Беларус 952.5 [54/188] 0000010б рэ

952.5-0000010Б РЭ

2.20.2 Управление выносными гидроцилиндрами при установленном распредели-

теле РП70-622 (РП70-1221ТС) посредством джойстика и рычага

Примечание – В скобках указаны обозначения распределителей для тракторов,

на которых по заказу взамен гидроподъемника установлен силовой регулятор.

При установке на тракторы распределителя РП70-622 (РП70-1221ТС) возможно

дистанционное управление золотниками распределителя, которое осуществляется

джойстиком 1 (рисунок 2.20.4) и рычагом 2 с помощью тросов двустороннего действия.

Джойстик и рычаг установлены на правом пульте управления в кабине трактора взамен

рукояток управления выводами распределителя ГНС

Джойстик 1 предназначен для управления двумя золотниками (секциями) рас-

пределителя:

- при перемещении рукоятки джойстика 1 в продольном направлении управляется

золотник, связанный с левыми боковыми выводами гидросистемы.

- при перемещении рукоятки джойстика в поперечном направлении управляется

золотник, связанный с правыми боковыми выводами.

Рычаг 2 перемещается только в продольном направлении и управляет средним

золотником, связанным с задними левыми выводами гидросистемы.

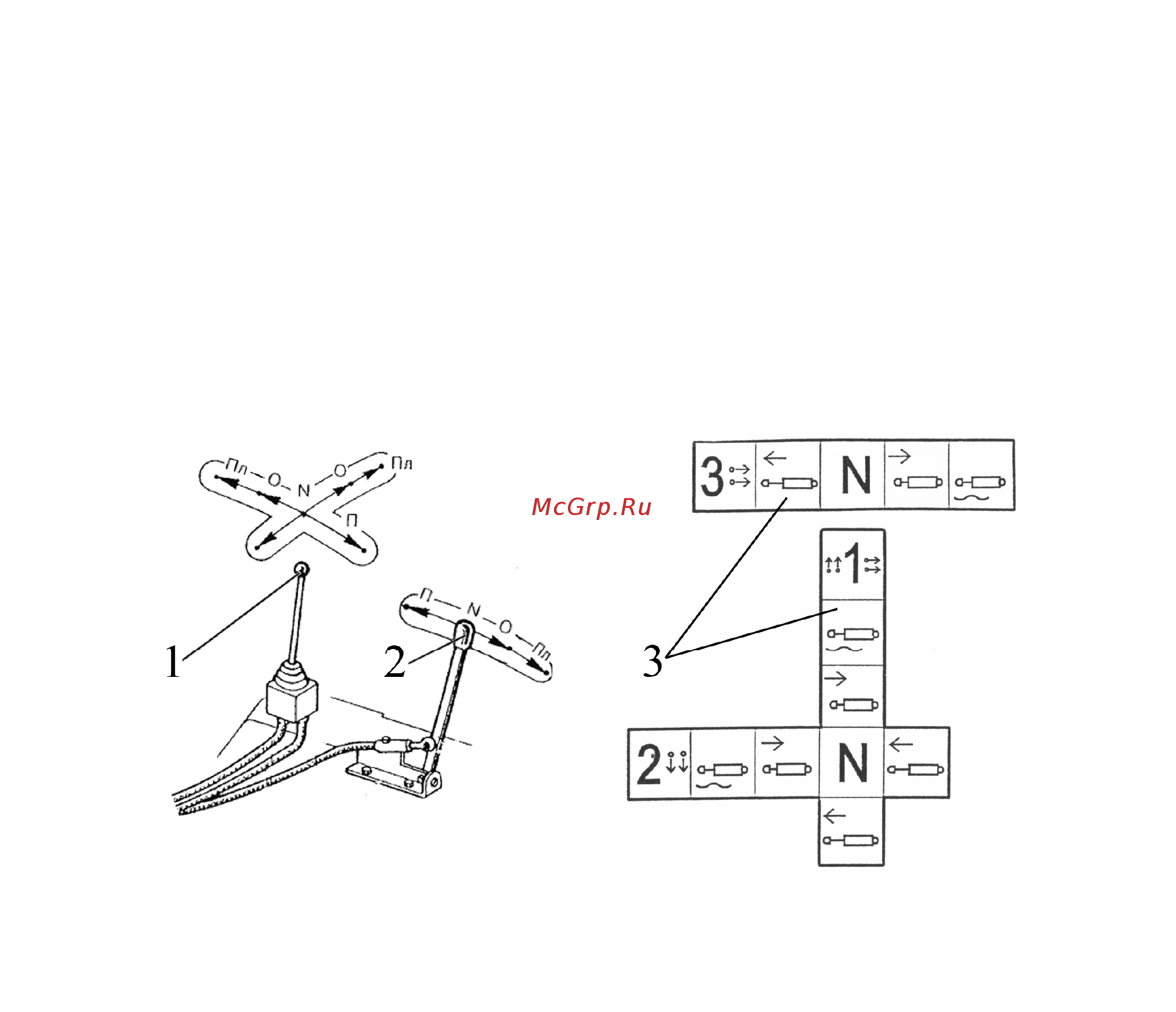

1 – джойстик; 2 – рычаг; 3 – инструкционные таблички управления джойстиком и рычагом.

Рисунок 2.20.4 – Управление выносными гидроцилиндрами при установленном рас-

пределителе РП70-622 (РП70-1221ТС) посредством джойстика и рычага

Схема расположения и подключения выводов распределителя РП70-622 (РП70-

1221ТС) к внешним потребителям на тракторе «БЕЛАРУС-952.5» представлена на ри-

сунке 2.20.2.
