К рисунку 2.1.1 – Расположение органов управления и приборов трактора:

1 – солнцезащитный козырек; 2 – рукоятка управления краном отопителя кабины;

3 – место установки радиоприемника (автомагнитолы); 4 – дефлекторы; 5 – рециркуляци-

онные заслонки; 6 – выключатель стеклоочистителя переднего стекла; 7 – выключатель

вентилятора отопителя кабины; 8 – выключатель задних рабочих фар; 9 – выключатель

передних рабочих фар на крыше кабины; 10 – выключатель фонарей знака «Автопо-

езд»(вариант исполнения); 11 – зеркало

заднего вида; 12 – выключатель аварийной све-

товой сигнализации; 13 – многофункциональный подрулевой переключатель; 14 – комби-

нация приборов; 15 – блок контрольных ламп; 16 – индикатор комбинированный; 17 – ру-

левое колесо; 18 – пульт управления индикатором комбинированным; 19 – выключатель

стартера и приборов; 20 – дистанционный выключатель АКБ; 21 – выключатель стекло-

омывателя; 22 – центральный переключатель света; 23 – выключатель передних рабочих

фар, установленных на поручнях; 24 – педаль управления сцеплением; 25 – рычаг

управ-

ления повышающим редуктором; 26 – рукоятка фиксации наклона рулевой колонки; 27 –

педаль управления левым тормозом; 28 – педаль управления правым тормозом; 29 – пе-

даль управления подачей топлива; 30 – панель системы управления двигателем; 31 –

плафон кабины с выключателем; 32 – рычаг переключения диапазонов КП; 33 – рычаг

переключения передач КП; 34,35,36 – рукоятки управления выводами гидросистемы;

37 – рычаг управления стояночным тормозом; 38 – рукоятка управления приводом

ПВМ;

39, 40 – рычаги управления гидроподъемником ЗНУ; 41 – панель управления БД заднего

моста и задним ВОМ; 42 – рукоятка управления подачей топлива; 43 – ограничитель хода

рукоятки позиционного регулирования ЗНУ; 44 – рукоятка переключения ВОМ с независи-

мого на синхронный привод; 45 – выключатель заднего стеклоочистителя.

На Вашем тракторе взамен электрогидравлического управления БД заднего мос-

та и задним ВОМ, системы управления ЗНУ с гидроподъемником по заказу могут быть

установлены механическое управление БД заднего моста и задним ВОМ, система

управления ЗНУ с силовым регулятором.

Также, Ваш трактор по заказу может быть

укомплектован следующим оборудованием:

- взамен вентилятора-отопителя может быть установлен кондиционер;

- взамен двухрычажного управления КП может быть установлено однорычажное

управление КП;

- взамен повышающего редуктора может быть установлен реверс-редуктор;

- взамен управления выводами ГНС рукоятками по заказу может быть установле-

но управление выводами ГНС посредством джойстика и рычага;

- возможна установка ходоуменьшителя.

2.2 Выключатели и переключатели щитка приборов

1 – выключатель передних рабочих фар, установленных на поручнях; 2 – выключа-

тель аварийной световой сигнализации; 3 – многофункциональный подрулевой переклю-

чатель; 4 – выключатель стартера и приборов; 5 – дистанционный выключатель АКБ; 6 –

выключатель стеклоомывателя переднего стекла; 7 – центральный переключатель света.

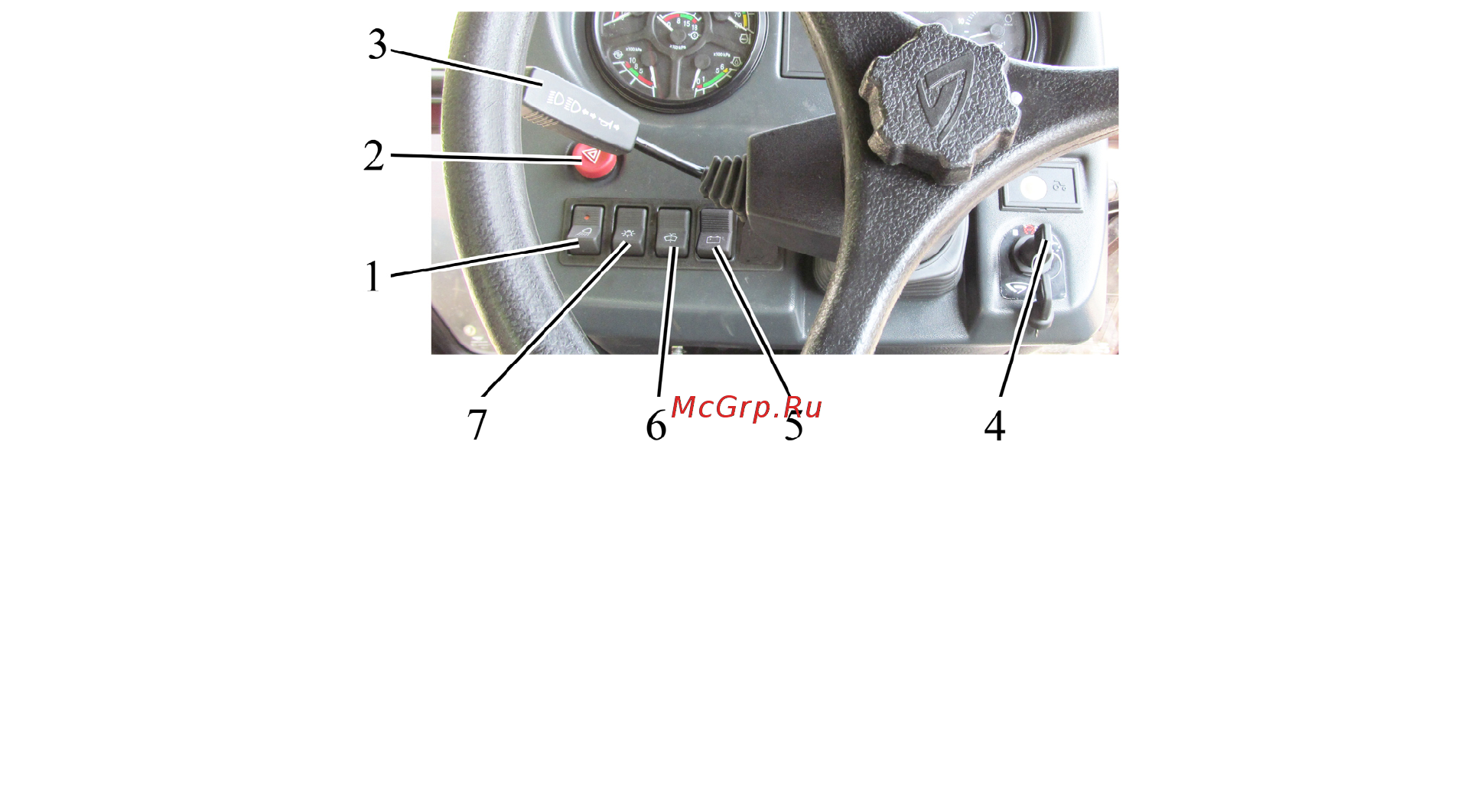

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов

Выключатель стартера и приборов 4 (рисунок 2.2.1) имеет четыре положения:

- «0» – выключено;

- «I» – включены приборы; блок контрольных ламп, свечи накаливания;

- «II» – включен стартер (нефиксированное положение);

- «III» – включен радиоприемник.
