952.5-0000010Б РЭ

Схема положений выключателя стартера и приборов приведена на рисунке

2.2.2 и на инструкционной табличке выключателя.

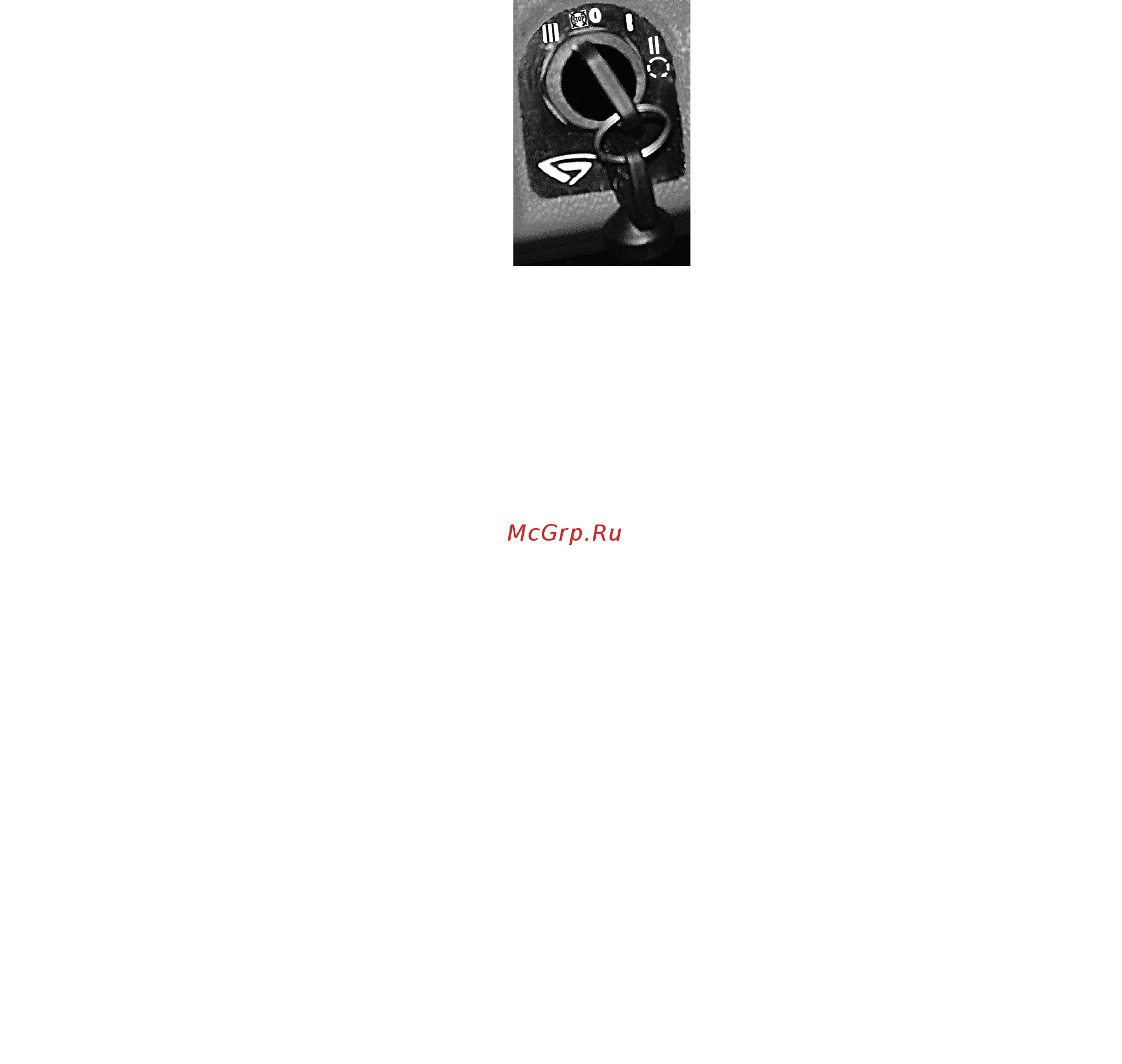

Рисунок 2.2.2 – Схема положений выключателя стартера и приборов

ВНИМАНИЕ: ПОВТОРНОЕ ВКЛЮЧЕНИЕ СТАРТЕРА ВОЗМОЖНО ТОЛЬКО

ПОСЛЕ ВОЗВРАТА КЛЮЧА В ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ. ДЛЯ ПЕРЕВОДА

ВЫКЛЮЧАТЕЛЯ СТАРТЕРА И ПРИБОРОВ В ПОЛОЖЕНИЕ «III» НЕОБХОДИМО В

ПОЛОЖЕНИИ «0» КЛЮЧ ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРОТИВ

ЧАСОВОЙ СТРЕЛКИ!

Подрулевой многофункциональный переключатель 3 (рисунок 2.2.1) обеспе-

чивает включение указателей поворота, переключение света фар (ближний-

дальний), сигнализацию дальним светом, звуковой сигнал:

- поворотом рычага подрулевого переключателя 3 от себя или на себя вклю-

чается правый или левый указатель поворота соответственно. После поворота трак-

тора рычаг автоматически возвращается в исходное положение.

- звуковой сигнал включается при нажатии на рычаг в осевом направлении. Зву-

ковой сигнал включается в любом положении рычага подрулевого переключателя 3.

- при включенных дорожных фарах (установка клавиши 7 в положение «III») и при

установке рычага переключателя 3 вниз включается «дальний свет», при включенных

дорожных фарах и при установке рычага переключателя 3 вверх – «ближний свет».

- при перемещении рычага переключателя 3 из положения «ближний свет» вверх

до упора кратковременно включается «дальний свет» («мигание дальним светом», поло-

жение нефиксированное) независимо от положения центрального переключателя света.

При отпускании рычага он автоматически возвращается в положение «ближнего света».

При нажатии на кнопку выключателя аварийной световой сигнализации 2 (ри-

сунок 2.2.1) включается аварийная световая сигнализация. Встроенная в кнопку кон-

трольная лампа мигает одновременно с мигающим светом сигнализации. При по-

вторном нажатии на кнопку 2 аварийная сигнализация отключается.

Центральный переключатель света 7 (рисунок 2.2.1), имеет три положения:

- положение «I» – «выключено» (утоплена верхняя на рисунке 2.2.1 часть клавиши);

- положение «II» – «включены передние и задние габаритные огни, освещение

номерного знака, освещение контрольно-измерительных приборов на щитке, а также

габаритные огни на прицепной машине» (среднее положение);

- положение «III» – «включены все потребители положения «II» и дорожные

фары» (нижняя на рисунке 2.2.1 часть клавиши нажата до упора).

При нажатии на клавишу выключателя передних рабочих фар 1 (рисунок 2.2.1)

включаются две передние рабочие фары, установленные на поручнях фонарей и

световой индикатор, встроенный в клавишу.

При нажатии на клавишу 6 (рисунок 2.2.1) (нефиксированное положение)

включается стеклоомыватель переднего стекла. При отпускании клавиши 6 – стек-

лоомыватель переднего стекла выключается.

При нажатии на клавишу (нефиксированное положение) дистанционного вы-

ключения АКБ 5 (рисунок 2.2.1) включаются АКБ, при повторном нажатии – аккуму-

ляторные батареи выключаются.
