952.5-0000010Б РЭ

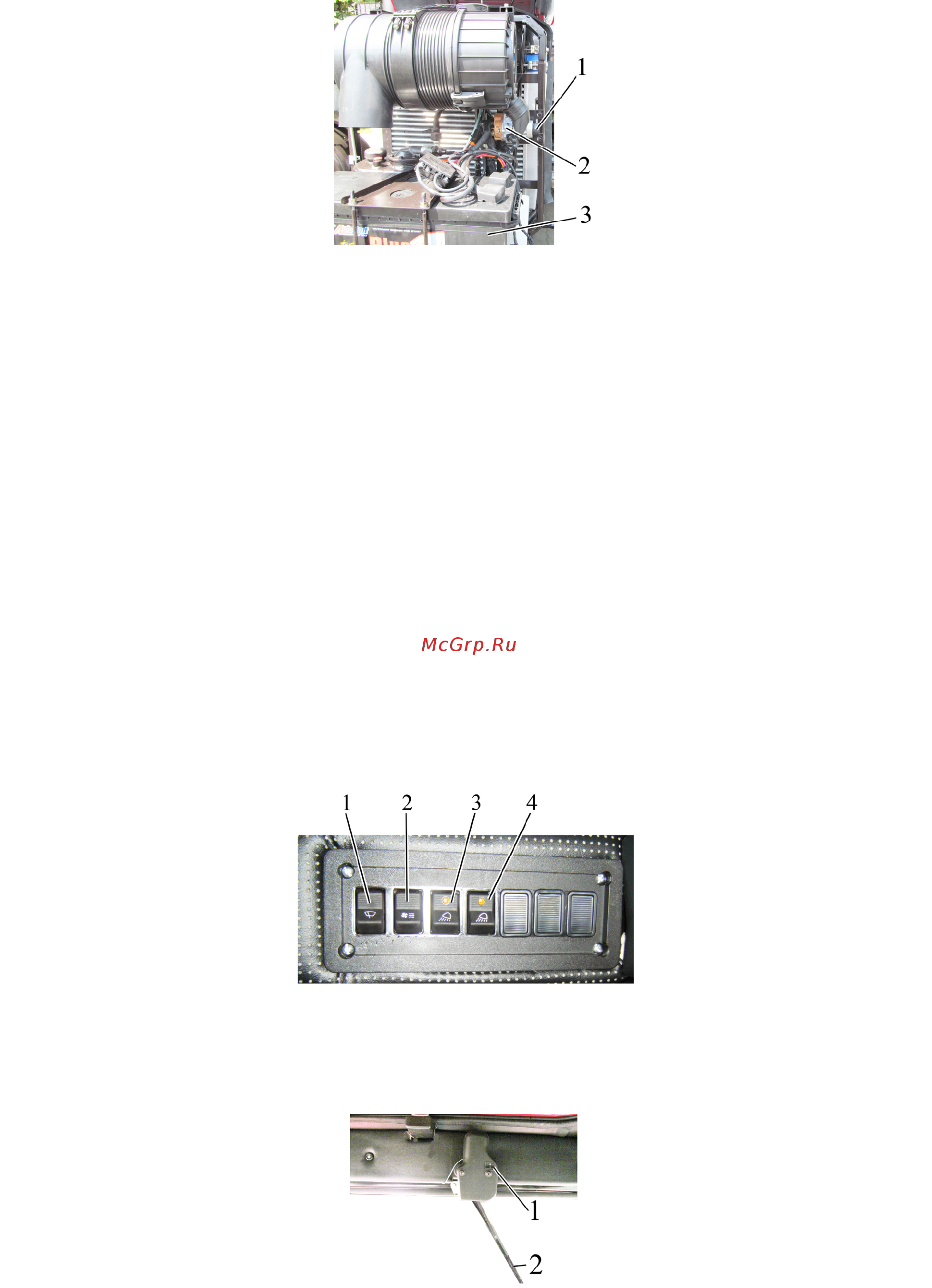

Включить и выключить АКБ можно с помощью ручного выключателя АКБ 2

(рисунок 2.2.3), расположенного в районе установки аккумуляторных батарей. Для

включения и выключения АКБ необходимо нажать на кнопку 1.

1 – кнопка; 2 – ручной выключатель АКБ; 3 – аккумуляторная батарея.

Рисунок 2.2.3 – Установка ручного выключателя АКБ

2.3 Блок клавишных переключателей верхнего щитка и выключатель

стеклоочистителя заднего стекла

При нажатии на клавишу выключателя 1 (рисунок 2.3.1) включается стекло-

очиститель переднего стекла.

Выключатель имеет три положения:

- «Выключено»;

- «Включена низкая скорость стеклоочистителя»;

- «Включена высокая скорость стеклоочистителя».

При нажатии на клавишу переключателя 2 (рисунок 2.3.1) включается венти-

ляция воздуха в кабине.

Переключатель имеет три положения:

- «Выключено»;

- «Включен режим малой подачи воздуха»;

- «Включен режим большой подачи воздуха».

Подробнее об управлении отопителем вентилятором указано ниже по тексту.

При нажатии на клавишу выключателя 3 (рисунок 2.3.1) включаются две зад-

ние рабочие фары и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 4 (рисунок 2.3.1) включаются две перед-

ние рабочие фары на крыше кабины, и световой индикатор, встроенный в клавишу.

1 – выключатель стеклоочистителя переднего стекла; 2 – переключатель вентилятора кабины;

3 – выключатель задних рабочих фар; 4 – выключатель передних рабочих фар на крыше кабины.

Рисунок 2.3.1 – Блок клавишных переключателей верхнего щитка

Включение и выключение стеклоочистителя заднего стекла осуществляется

тумблером 1 (рисунок 2.3.2).

1 – тумблер; 2 – рычаг стеклоочистителя заднего стекла.

Рисунок 2.3.2 – Включение и выключение стеклоочистителя заднего стекла
