952.5-0000010Б РЭ
67
2.27.3 Механическое управление задним ВОМ
Механическое управление задним ВОМ осуществляется рычагом 3 (рисунок
2.27.1). Правила включения заднего ВОМ с механическим управлением приведены в
пункте 2.17.2 «Включение заднего вала отбора мощности».
2.27.4 Управление механизмом фиксации ЗНУ в транспортном положении
Механизм предназначен для фиксации ЗНУ в транспортном положении, с це-
лью предотвращения опускания навешенных орудий.
Рычаг механизма фиксации ЗНУ в транспортном положении 8 (рисунок 2.27.1)
имеет два положения:
- "ЗНУ разблокировано" – крайнее правое положение по ходу трактора;
- "ЗНУ заблокировано в верхнем (транспортном) положении” – крайнее левое
положение.
Для блокировки ЗНУ в транспортном положении выполните следующее:
- поднимите орудие в крайнее верхнее положение, установив рукоятку управ-
ления силовым регулятором 4 в положение "Подъем";
- после установки ЗНУ в крайнее верхнее положение поверните рычаг 8 влево;
- отпустите рукоятку 4;
Чтобы разблокировать ЗНУ приподнимите орудие рукояткой 4 и поверните
рычаг 8 вправо.
2.27.5 Регулируемый ограничитель подъема орудия
Регулируемый ограничитель подъема орудия устанавливается на трактор
«БЕЛАРУС-952.5» с силовым регулятором по заказу.
Ограничение хода втягивания штока заднего цилиндра механизма навески
(высоты подъема орудия) производите с помощью регулируемого упора 2 (рисунок
2.27.2), выполнив следующие операции:
- ослабьте гайку-барашек 4;
- переместите регулируемый упор 2 вдоль штока гидроцилиндра 3 в требуе-
мое положение и затяните гайку-барашек 4 от руки. При подъеме орудия на требуе-
мую высоту, регулируемый упор 2 сдвинет шток гидромеханического клапана 1 и за-
блокирует полости цилиндра.

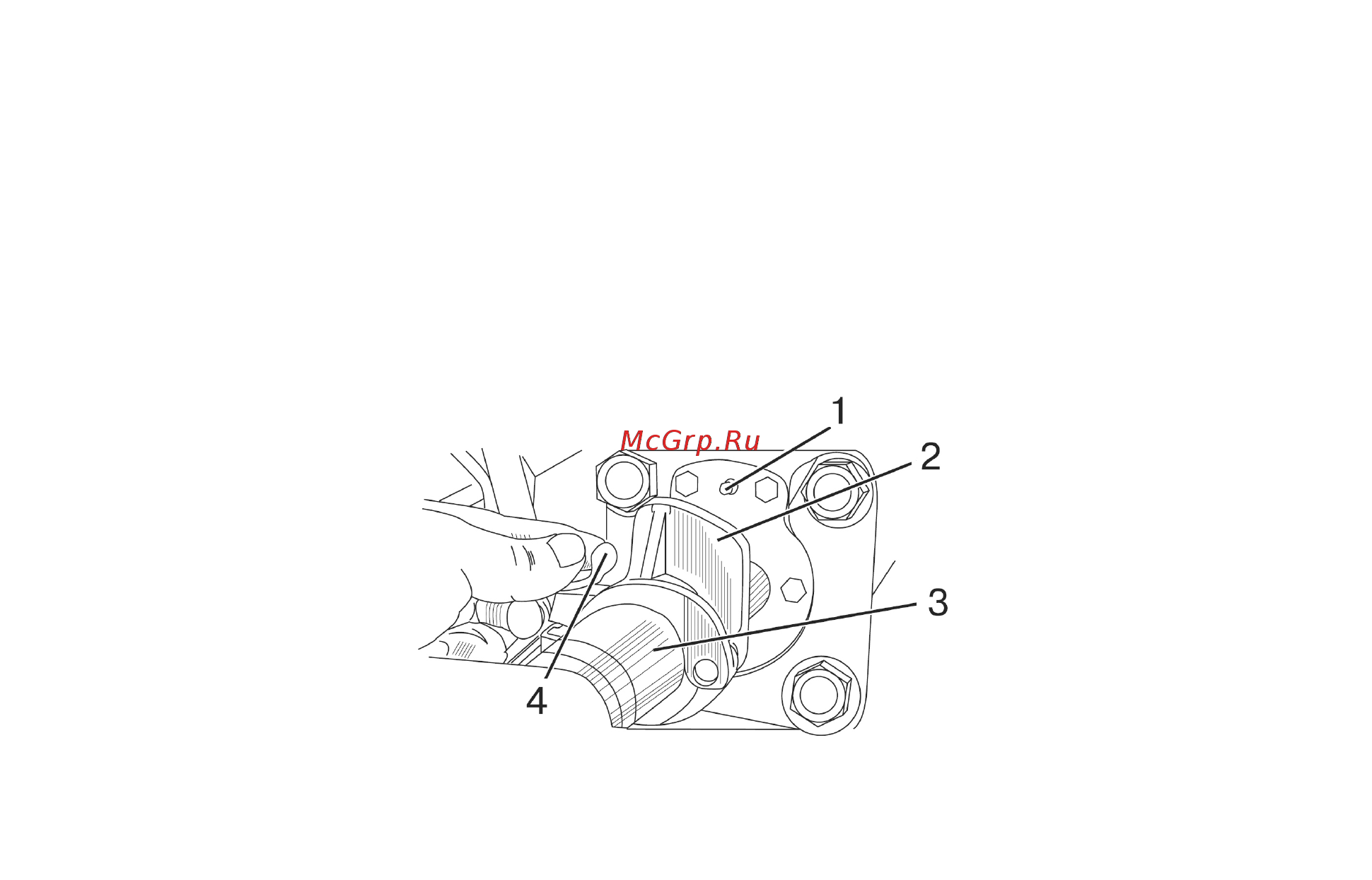

1 – шток гидромеханического клапана; 2 – регулируемый упор; 3 – гидроци-
линдр; 4 – гайка-барашек.
Рисунок 2.27.2 – Регулируемый ограничитель подъема орудия
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ КАБИНЫ ЭЛЕМЕНТАМИ
ПОДНЯТОГО ОРУДИЯ, ДЛИНУ ЛЕВОГО И ПРАВОГО РАСКОСОВ РЕГУЛИРУЙТЕ В
СООТВЕТСТВИИ С УКАЗАНИЯМИ ПУНКТА 4.3.3.2 «РАСКОС»!
2.27.6 Управление задним навесным устройством с силовым регулятором
2.27.6.1 Общие сведения
По заказу на Вашем тракторе могут быть установлены исполнения систем,
обеспечивающие следующие способы регулирования:
- силовой регулятор, обеспечивающий возможность силового, позиционного и
высотного регулирования положения сельскохозяйственных орудий;
- силовой регулятор, обеспечивающий возможность силового, позиционного
смешанного и высотного регулирования положения сельскохозяйственных орудий.
