952.5-0000010Б РЭ

Определения силового, позиционного и смешанного регулирования положе-

ния сельскохозяйственных орудий в процессе работы трактора приведены в подраз-

деле 2.18 «Управление задним навесным устройством с гидроподъемником».

ВНИМАНИЕ: ЕСЛИ ЛЮБОЙ ИЗ РЫЧАГОВ ИЛИ ДЖОЙСТИК РАСПРЕДЕЛИТЕ-

ЛЯ ГНС УСТАНОВЛЕН В ПОЛОЖЕНИЕ «ПОДЪЕМ» ИЛИ «ОПУСКАНИЕ», РАБОТА

СИЛОВОГО РЕГУЛЯТОРА В РЕЖИМАХ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ,

ПОДЪЕМА И ОПУСКАНИЯ ПРЕРЫВАЕТСЯ ИЛИ ВЫПОЛНЯЕТСЯ С ОШИБКАМИ!

2.27.6.2 Управление силовым регулятором, обеспечивающим возможность сило-

вого, позиционного и высотного регулирования положения сельскохозяйственных орудий

Органы управления силового регулятора, обеспечивающего возможность си-

лового, позиционного и высотного регулирования положения сельскохозяйственных

орудий, представлены на рисунке 2.27.3.

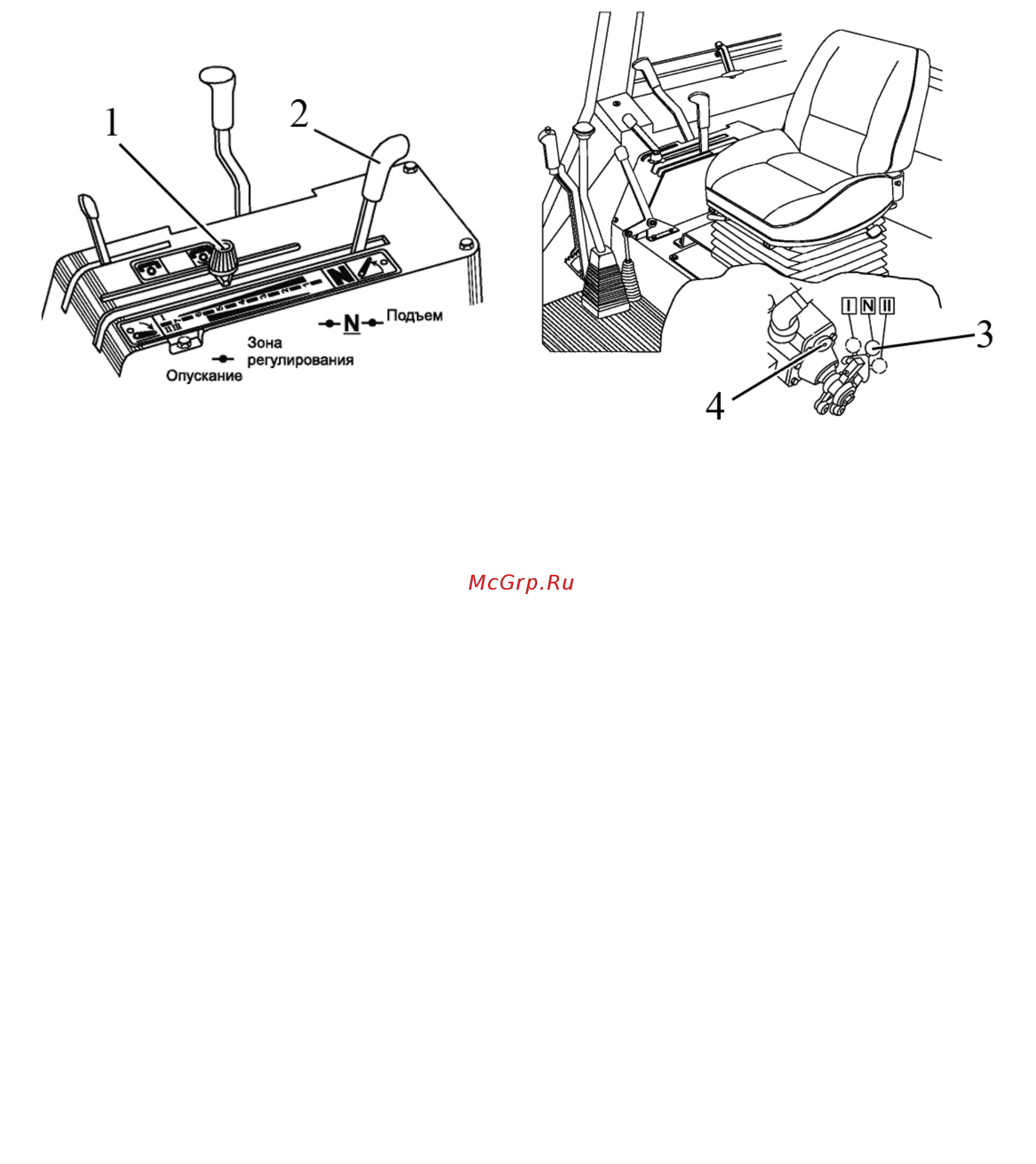

1 – ограничитель хода рукоятки управления силовым регулятором; 2 – рукоят-

ка управления силовым регулятором; 3 – переключатель силового и позиционного

способов регулирования; 4 – маховичок регулятора скорости коррекции.

Рисунок 2.27.3 – Органы управления силового регулятора с возможностью силово-

го, позиционного и высотного регулирования положения сельскохозяйственных орудий

Управление силовым регулятором осуществляется рукояткой 2 (рисунок

2.27.3). Предварительно устанавливается способ регулирования — силовой, пози-

ционный или высотный.

Рукоятка 2 имеет следующие положения:

- «N» – «Нейтраль» (фиксированное положение);

- «Подъем» – крайнее заднее положение (нефиксированное). Удерживайте руко-

ятку рукой до подъема орудия на требуемую высоту. После освобождения рукоятки

она возвращается в «Нейтраль»;

- «Принудительное опускание» – крайнее переднее положение (нефиксированное).

Удерживайте рукоятку до опускания орудия на требуемую величину. После освобождения

рукоятки она возвращается в конец зоны регулирования (промежуточная «Нейтраль»).

- «Диапазон автоматического управления» (зона регулирования) — между положе-

нием «Нейтраль» и «Опускание». Начало опускания орудия соответствует началу зоны

регулирования (цифра «1» на пульте – минимальная глубина обработки). Конец зоны

регулирования соответствует максимальной глубине обработки (цифра «7» на пульте).

Для переключения силового, позиционного и высотного регулирования служит

переключатель 3. Для доступа к переключателю снимите крышку под сиденьем. Пе-

реключатель имеет следующие положения:

- «N» — Выключено (высотное регулирование);

- «II» — Силовое регулирование;

-«I» — Позиционное регулирование.

ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ В ВЫБРАН-

НОЕ ПОЛОЖЕНИЕ ПОДНИМИТЕ ЗНУ В КРАЙНЕЕ ВЕРХНЕЕ ПОЛОЖЕНИЕ!
