952.5-0000010Б РЭ
69
Маховичок регулятора скорости коррекции 4 служит для настройки скорости
коррекции положения орудия при работе трактора, а также для установки скорости
подъема и опускания ЗНУ. При вращении маховичка 4 по часовой стрелке скорость
коррекций уменьшается, при вращении против часовой стрелки – увеличивается.
Настройку маховичка 4 производите после окончания регулировок ЗНУ и навесного
оборудования (плуга , культиватора и т. д.).
При подготовке агрегата к работе с использованием силового способа регули-
рования выполните следующее:
- установите верхнюю тягу 2 (рисунок 2.27.4) навесного устройства на верхнее
отверстие серьги 1 (положение «А» на рисунке 2.27.4);
- соедините навесное орудие (машину) с ЗНУ трактора;
- если необходимо выполните регулировки ЗНУ и навесного оборудования.
- включите силовой способ регулирования, для чего поднимите навесное ору-
дие (машину) в крайнее верхнее положение введите переключатель 4 в паз силового
рычага 5 поворотом переключателя влево (по ходу трактора) в положение «II». Для
более легкого включения перед вводом в паз переключатель отведите вперед (по
ходу трактора) до совмещения с пазом на рычаге 5;
- произведите настройку маховичка регулятора скорости коррекции 3. При вра-
щении маховичка по часовой стрелке скорость коррекций уменьшается, при вращении
против часовой стрелки – увеличивается. Поворачивая маховичок, добейтесь плавного
автоматического регулирования глубины в процессе работы. Не заворачивайте махо-
вичок по часовой стрелке до упора, так как это приведет к чрезмерно медленному
подъему орудия (машины) и вызовет повышенное буксование ведущих колес трактора;

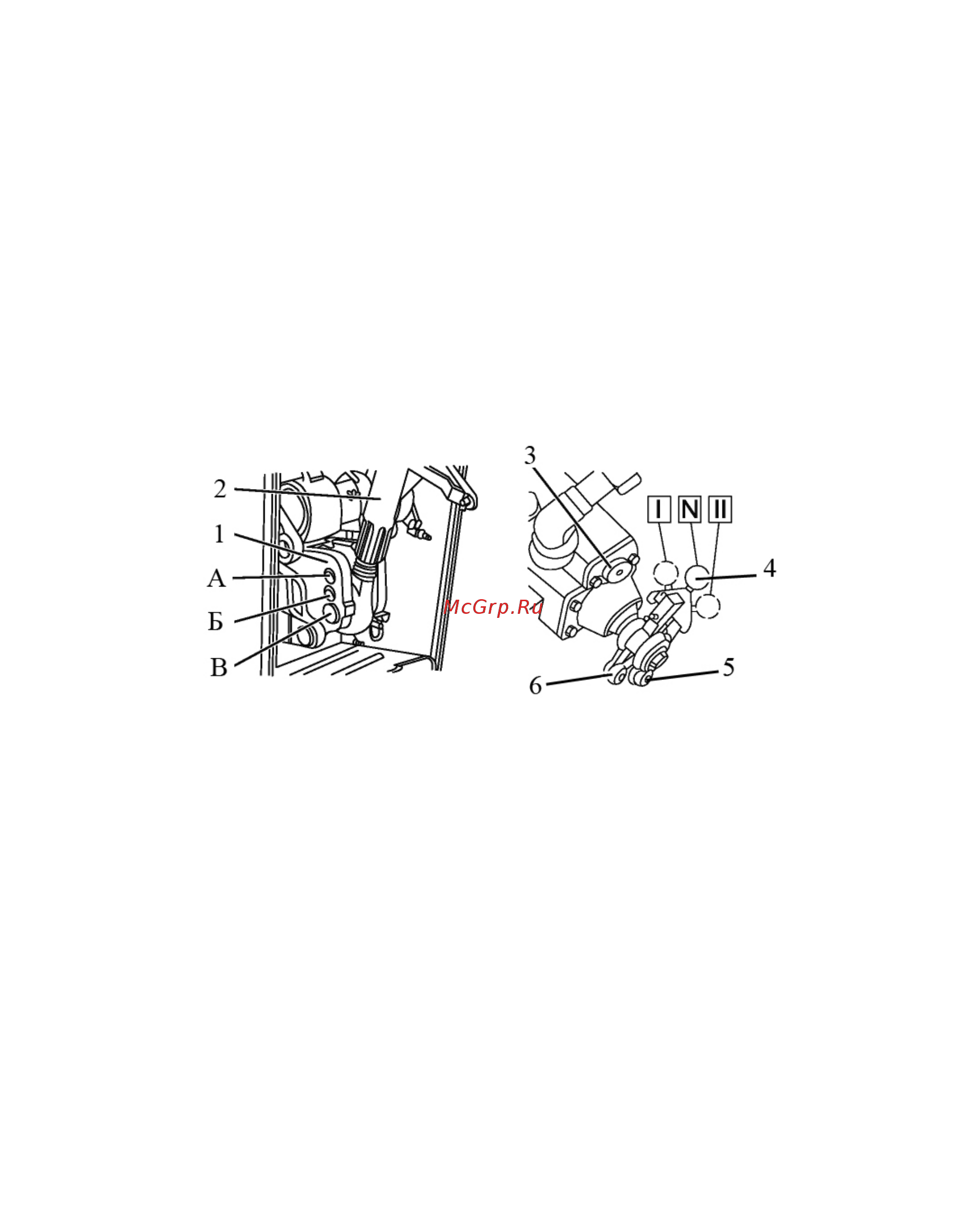

1 – серьга; 2 – верхняя тяга; 3 – маховичок регулятора скорости коррекции; 4 –
переключатель способа регулирования; 5 – паз силового рычага; 6 – паз позицион-
ного рычага.
Рисунок 2.27.4 – Положения переключателя регулирования и верхней тяги при
силовом способе регулирования
В начале гона опустите навесную машину, повернув рукоятку 2 (рисунок
2.27.3) вперед. Чем дальше вперед будет установлена рукоятка, тем больше глуби-
на обработки почвы. При перемещении рукоятки 2 на себя глубина будет умень-
шаться. После настройки на требуемую глубину ограничитель 1 подведите по пазу
пульта до упора в рукоятку и зафиксируйте.
В конце гона для выглубления орудия рукоятку 2 установите в положение
"подъем" – на себя до упора. После окончания подъема рукоятка должна самопро-
извольно возвратиться в нейтральное положение «N».
В начале каждого последующего гона опускание орудия производите перемеще-
нием рукоятки 2 вперед до упора в ограничитель 1.
При работе на пахоте в случаях, когда при установке рукоятки силового регу-
лятора вперед на максимальную глубину получаемая глубина недостаточна, верх-
нюю тягу 2 навесного устройства переставьте на среднее отверстие серьги 1 (поло-
жение «Б» на рисунке 2.27.4);
Настройку маховичка скорости коррекций и выбор отверстия в серьге при ус-
тановке верхней тяги проводите для конкретных почвенных условий и каждого типа
сельхозмашин. Переналадок в процессе работы не требуется.
