952.5-0000010Б РЭ

2.27.7 Управление захватами гидрокрюка или опускающейся тяги

Трактор с силовым регулятором по заказу может быть оборудован прицепным

гидрофицированным крюком (гидрокрюком). Гидрокрюк предназначен для работы с

полуприцепами и сельхозмашинами на их базе.

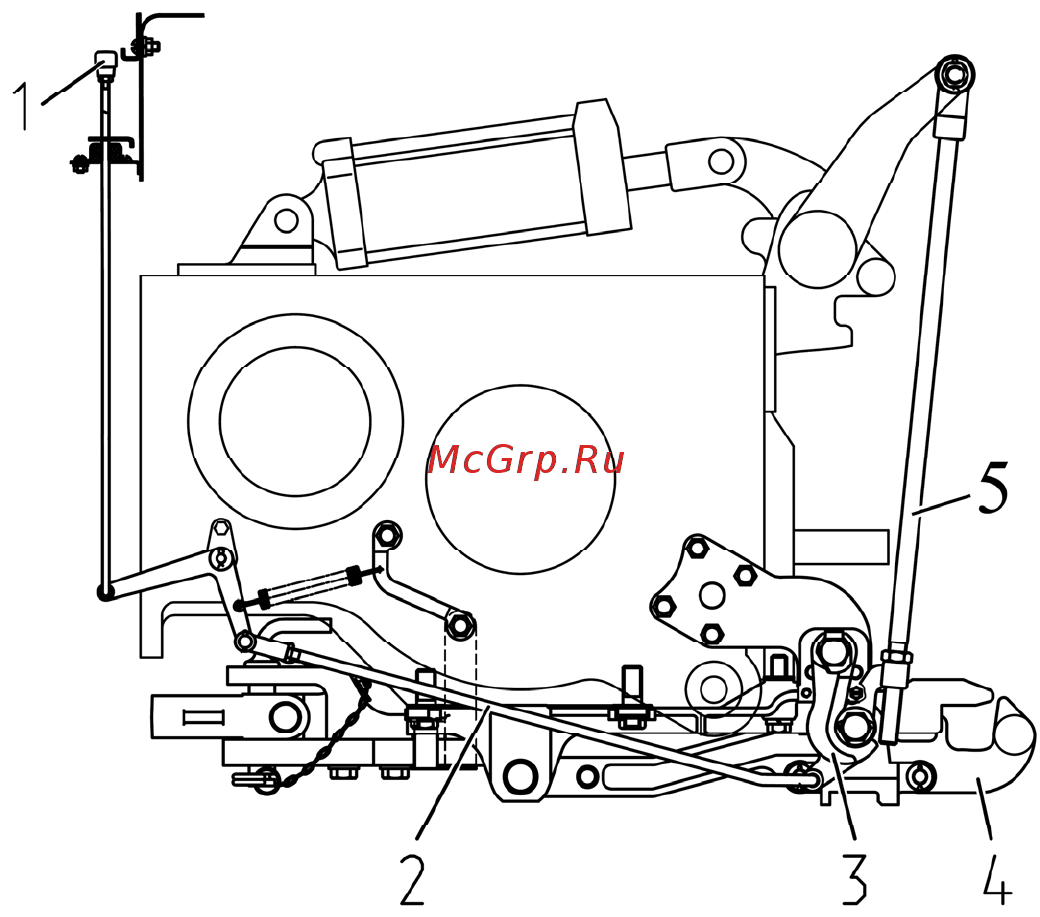

1 – рукоятка управления захватами гидрокрюка; 2 – тяга управления; 3 – за-

хваты; 4 – крюк с осью; 5 – подъемные тяги.

Рисунок 2.27.7 – Схема управления гидрокрюком

Присоединение сельхозмашин к гидрокрюку осуществляется следующим образом:

- с помощью рукоятки 1 (рисунок 2.27.7), которая установлена в кабине, через

тягу управления 2 повернуть захваты 3, освободив ось крюка 4;

- опуская ЗНУ рукояткой управления силовым регулятором в нижнее положе-

ние опустить крюк 4 ниже уровня петли агрегатируемой машины;

- медленно подъехать до положения, когда зев крюка 4 не окажется под пет-

лей и подняв ЗНУ в верхнее положение зафиксировать ось крюка 4 в захватах 3.

Для отсоединения сельхозмашины от гидрокрюка требуется:

- поднять рукоятку 1 в верхнее положение;

- опустить ЗНУ и отъехать вперед на тракторе;

- поднять ЗНУ в верхнее положение зафиксировать ось крюка 4 в захватах 3.

Трактор с силовым регулятором по заказу может быть оборудован опускаю-

щейся тягой, предназначенной для агрегатирования с полуприцепными и прицепны-

ми сельхозмашинами.

Присоединение и отсоединение сельхозмашин к опускающейся тяге осущест-

вляется также, как к гидрокрюку.
