952.5-0000010Б РЭ
36
2.9 Панель системы управления двигателем
2.9.1 Общие сведения
Панель системы управления двигателем 5 (рисунок 2.9.1) включает в себя
кнопочный выключатель активизации диагностики 1, сигнализатор диагностики неис-
правностей 2, прикуриватель 3, монитор информационный 4, розетку электрическую
12В/25А 6, диагностический разъем 7.
Кнопочный выключатель активизации диагностики 1 предназначен для вызова
из памяти электронного блока управления двигателем активных ошибок путем све-
товых кодов, отображаемых сигнализатором диагностики неисправностей 2. Этот
способ диагностики является альтернативным по сравнению с информационным
монитором 4. По считыванию и расшифровке световых кодов ошибок и по рекомен-
дуемым действиям по устранению неисправностей обращаться к руководству по
эксплуатации двигателя, прикладываемому к трактору. Выявленные ошибки необхо-
димо устранить. Для устранения выявленных неисправностей необходимо обра-
щаться к дилеру.
После поворота выключателя стартера
и приборов из положенияВыключено
в положениеПитание приборов в систему подается напряжение питания. После
поступления напряжения питания система проводит самодиагностику. При отсутст-
вии ошибок в работе системы на панели системы управления двигателем сигнали-
затор диагностики неисправностей 2 должен включиться и погаснуть, что свиде-
тельствует об исправности лампы сигнализатора 2 и ее правильного
подключения к
бортовой сети трактора.
Специальный диагностический разъем 7 предназначен для подключения сис-
темных тестеров для проведения расширенной сервисной диагностики двигателя в
эксплуатации. Указанные системные тестеры рекомендованы для дилерских центрах.

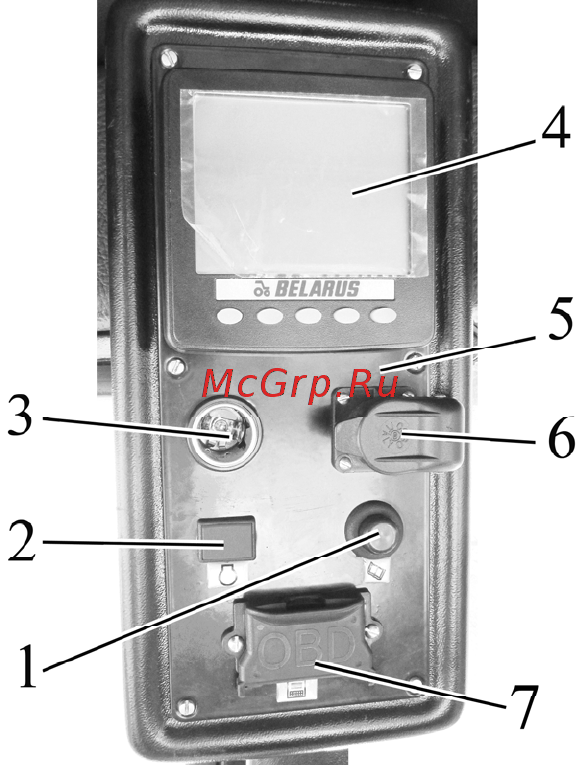

1 – кнопочный выключатель активизации диагностики; 2 – сигнализатор диаг-
ностики неисправностей; 3 – прикуриватель; 4 – монитор информационный; 5 – па-
нель системы управления двигателем; 6 – розетка электрическая 12 В/ 25 А; 7 – ди-
агностический разъем.
Рисунок 2.9.1 – Панель системы управления двигателем
2.9.2 Информационный монитор
2.9.2.1 Общие сведения
Информационный монитор 4 (рисунок 2.9.1) предназначен для отображения
реальных параметров работы двигателя и индикации неисправностей электронной
системы управления двигателем (ЭСУД).
