952.5-0000010Б РЭ
82
3.2.9 Формирование колеи задних колес
3.2.9.1 Формирование колеи задних колес, установленных на клеммовых ступицах
Изменение колеи задних колес, при установке шин базовой комплектации
18.4R34, производите перемещением ступицы с колесом по полуоси и перестанов-
кой колес с одного борта на другой, как показано на рисунке 3.2.3.

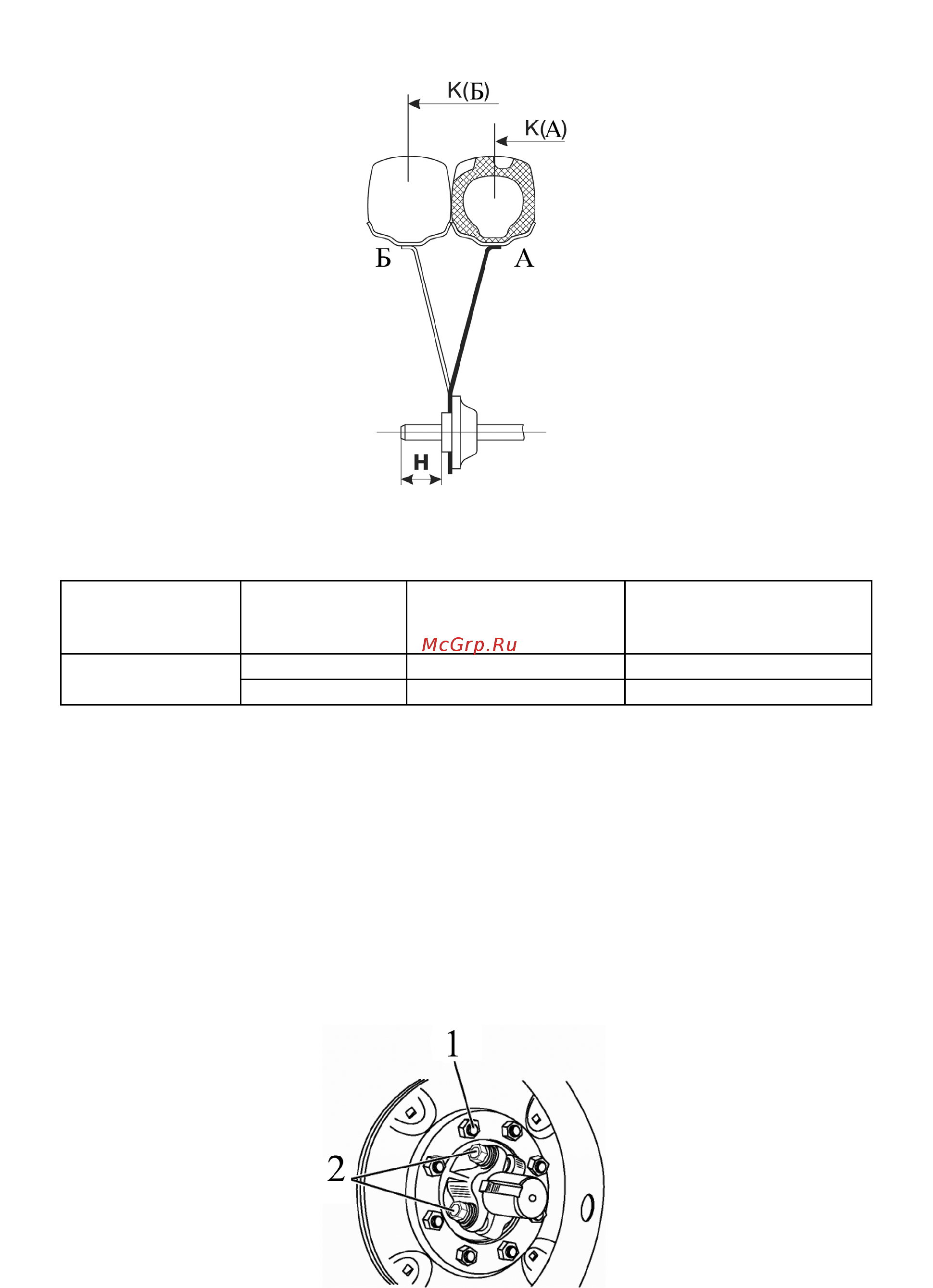

Рисунок 3.2.3 – Варианты установки колеи задних колес посредством переста-
новки колес с одного борта на другой
Таблица 3.3 – Варианты установки колеи задних колес (клеммовые ступицы)
Типоразмер
шин
Вариант
(рисунок 3.2.3)
Размер колеи «К»,
мм
Установочный размер
от торца ступицы до
торца полуоси «Н», мм
А К(А) 1500…1600 50…0
18.4R34
Б К(Б) 1800…2100 164…14
ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-
НОВЛЕНЫ НА КОЛЕЮ ПО ВАРИАНТУ А (РИСУНОК 3.2.3)!
Для изменения колеи задних колес выполните следующие операции:
- установите трактор на ровной площадке, установите упоры под передние и
задние колеса, очистите полуоси от грязи;
- поддомкратьте соответствующий рукав полуоси;
- отверните гайки 1 (рисунок 3.2.4) крепления колеса и снимите колеса;
- отпустите на 3...5 оборотов четыре болта 2 ступиц задних колес;
- передвиньте ступицу в ту или другую сторону для получения требуемой ширины;
- затяните четыре болта 2 крепления ступицы моментом от 300 до 400 Н·м;
- установите колесо и затяните гайки 1 моментом от 300 до 350 Н·м;
- повторите операции на противоположном колесе.
1 – гайки крепления колеса к ступице; 2 – болты крепления ступицы к полуоси.
Рисунок 3.2.4 – Установка колеи задних колес, установленных на клеммовых ступицах
