952.5-0000010Б РЭ
83
Проверьте затяжку гаек крепления колес и болтов крепления ступиц после
первого часа работы, после первых восьми - десяти часов работы и каждые после-
дующие 125 часов работы.
Пользуйтесь таблицей 3.4 и рисунком 3.2.5 для определения ширины колеи
путем измерения расстояния «А» от конца полуоси до торца ступицы.

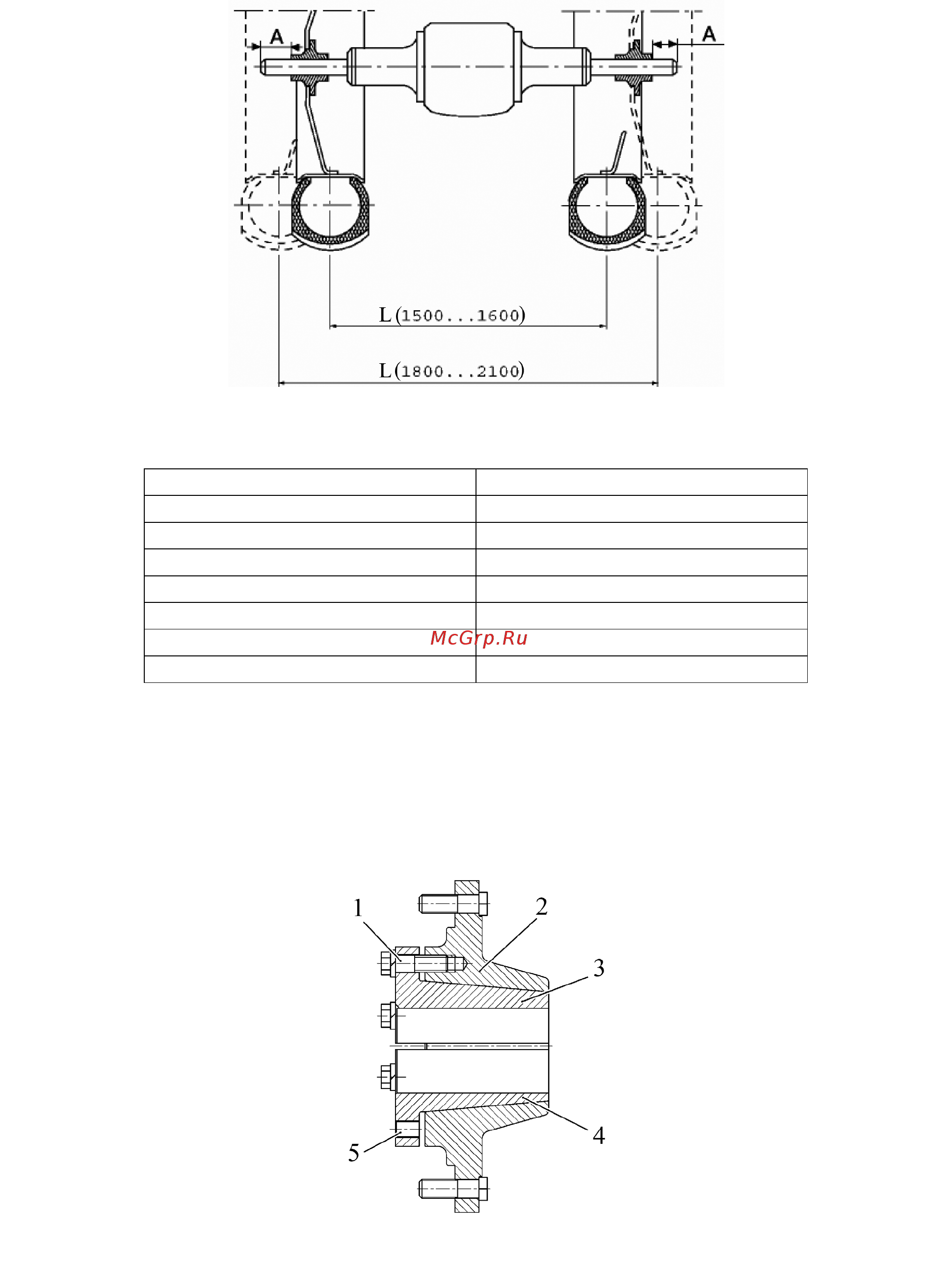

Рисунок 3.2.5 –Колея задних колес
Таблица 3.4 – Варианты установки колеи задних колес на клеммовых ступицах
Ширина колеи L, мм Расстояние «А», мм
1440 80
1500 50
1600 0
1800 164
1900 114
2000 64
2100 14
3.2.9.2 Формирование колеи задних колес, установленных на конических ступицах
По заказу задние колеса трактора могут быть установлены на конических сту-
пицах, которые состоят из разрезных конусных вкладышей 3 и 4 (рисунок 3.2.6) и
корпуса ступицы 2.
Вкладыши затягиваются в корпус ступицы шестью болтами 1 (М20) моментом
от 360 до 450 Н·м и таким образом обжимают полуось.
1 – стяжные болты; 2 – корпус ступицы; 3 – верхний вкладыш; 4 – нижний вкла-
дыш; 5 – демонтажные отверстия.
Рисунок 3.2.6 – Коническая ступица заднего колеса
