952.5-0000010Б РЭ
115
4.4.7 Тягово-сцепное устройство ТСУ-2 (гидрокрюк) и совмещенное устройство
ТСУ-2М-02 (с установленным в рабочее положение гидрокрюком и установленным в
дополнительном положении маятником)

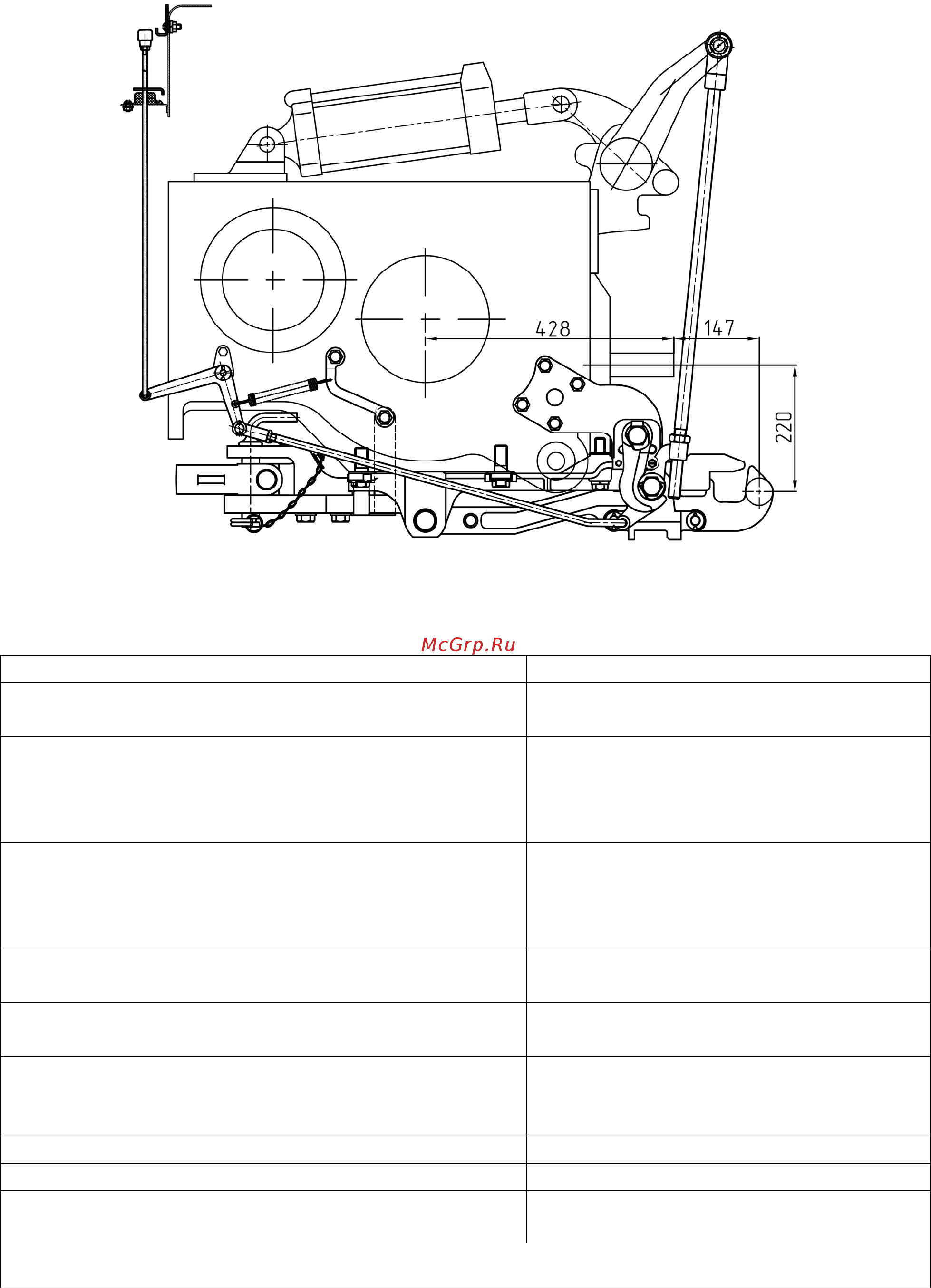

Рисунок 4.4.6 – Схема установки ТСУ-2 (гидрокрюк) и ТСУ-2М-02 (совмещен-
ное устройство с установленным в рабочее положение гидрокрюком)
Таблица 4.7 – Основные параметры и присоединительные размеры ТСУ-2 (гидрокрюк)
Типоразмер (исполнение) ТСУ-2 (гидрокрюк)
1 Место установки Крепление в нижней и боковых час-
тях корпуса заднего моста
2 Назначение Для подсоединения и агрегатиро-
вание сельскохозяйственных при-
цепных и полуприцепных машин с
ходовыми колесами, полуприцепов
3 Особенности конструкции Гидрокрюк с управлением через
НУ, обеспечивает автоматическую
сцепку с петлями с/х машин и по-
луприцепов
4 Расстояние от торца ВОМ до оси присоеди-
нительного пальца, мм
147
5 Вертикальная нагрузка на ТСУ в точке сцеп-
ки, не более, кН
12
6 Угол поворота прицепного устройства ма-
шины в горизонтальной плоскости, градусов,
не менее
±60
7 Размер сферы рога крюка, мм 47
8 Тип предохранительного устройства Цепь страховая (трос)
1)
9 Место присоединения предохранительного
устройства на тракторе
Отверстия кронштейна ТСУ
___________________________________________________________________________________________________________
1)
Принадлежность машины.
