952.5-0000010Б РЭ

122

Маятник, как входящий в состав совмещенного устройства, так и установлен-

ный отдельно, имеет следующие варианты установки:

- два положения по длине;

- три положения в поперечной плоскости.

Для изменения положения по длине необходимо:

- извлечь палец 6 (рисунок 4.4.13) из кронштейна 10;

- сместить маятник в сборе до совпадения второго отверстия серьги 1 маятни-

ка с отверстием в кронштейне 10;

- зафиксировать новое положение маятника пальцем 6.

Для смещения оси орудия относительно оси трактора маятник 2 (рисунок

4.4.14), кроме основного положения, может устанавливаться под углом (4±1)º отно-

сительно продольной оси трактора:

- положение +(4±1)º относительно оси трактора – маятник 2 фиксируется паль-

цами 1, вставленными в отверстия А кронштейна 3;

- основное положение – маятник фиксируется пальцами 1, вставленными в

отверстия Б кронштейна 3;

- положение -(4±1)º относительно оси трактора – маятник фиксируется паль-

цами 1, вставленными в отверстия В кронштейна 3.

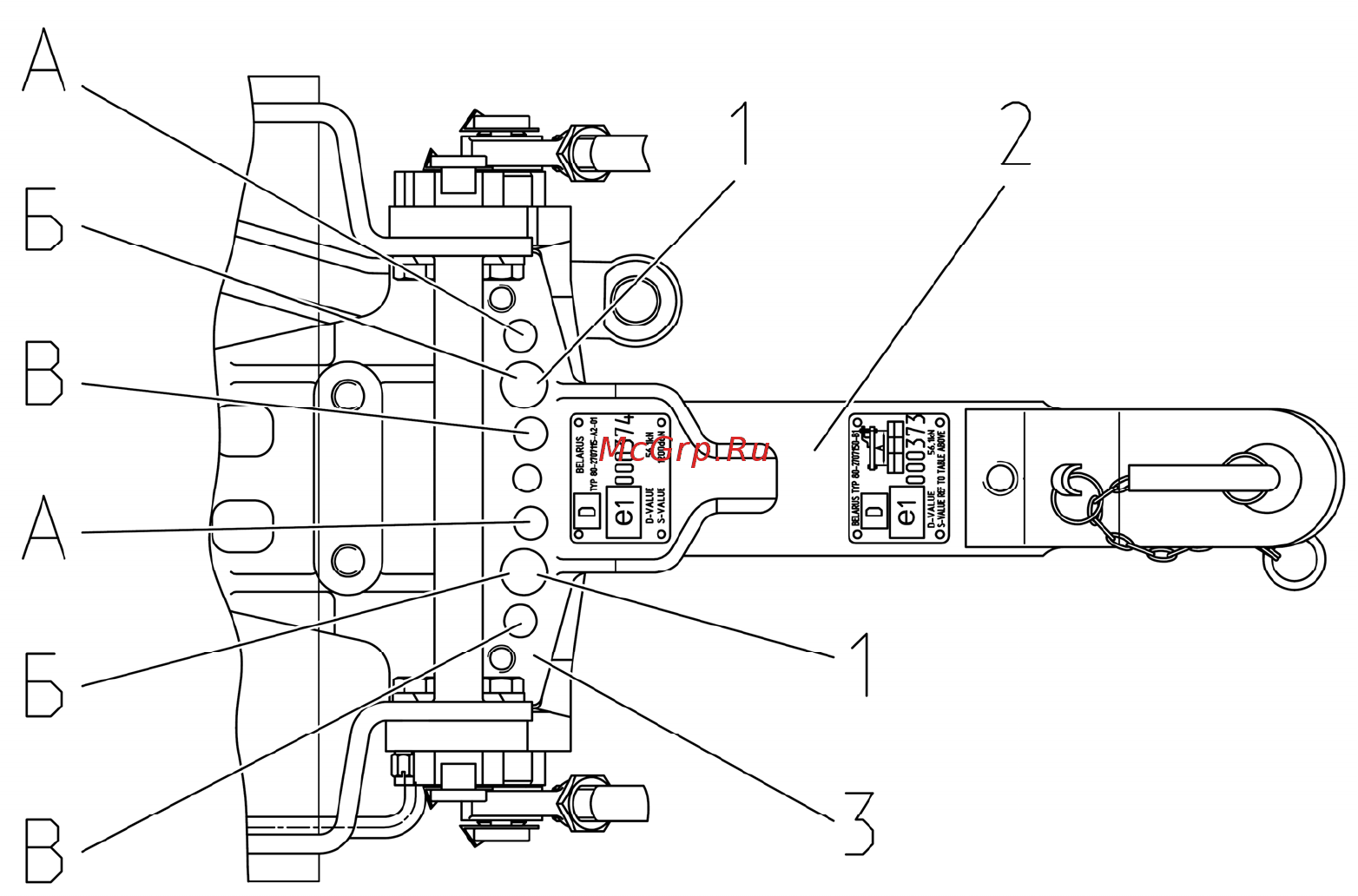

1 – палец; 2 – маятник; 3 – кронштейн ТСУ.

Рисунок 4.4.14 – Варианты установки маятника относительно продольной оси трактора
