952.5-0000010Б РЭ
18
1.4 Уровень вибрации на рабочем месте оператора трактора «БЕЛАРУС-952.5»
Уровень вибрации на сиденье оператора соответствует Директиве Совета
78/764/ЕЭС. Значения уровня вибрации приведены в утверждении типа ЕС на каж-
дый тип сиденья.
1.5 Уровень шума на рабочем месте оператора трактора «БЕЛАРУС-952.5»
Уровень звука на рабочем месте оператора соответствует Директиве
2009/76/ЕС Приложение 2 и не превышает значение 86 дБ (А). Уровень звука внеш-
него шума соответствует Директиве 2009/63/ЕС и не превышает значение 89 дБ (А).
1.6 Маркировка трактора и составных частей трактора
Фирменная металлическая табличка закреплена на задней стенке кабины
слева, как показано на рисунке 1.6.1.
Кроме того, порядковый номер трактора нанесен ударным способом на пра-
вом лонжероне и продублирован на правой или левой пластине переднего балласта.

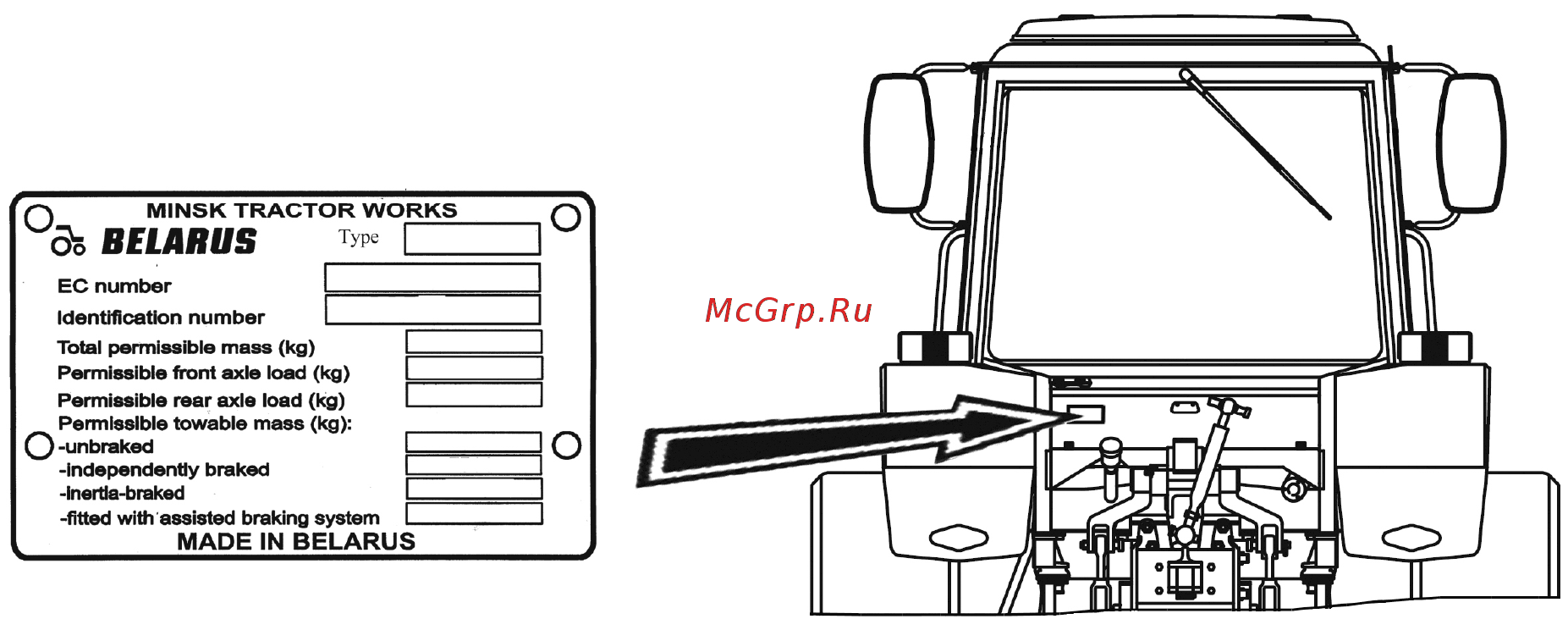

Рисунок 1.6.1 – Место расположения фирменной маркировочной таблички трактора
Номера двигателя и его элементов приведены в руководстве по эксплуатации
двигателя.
Номера составных частей трактора приведены в таблице 1.2.
