952.5-0000010Б РЭ
27
2.6 Комбинация приборов
Комбинация приборов 14 (рисунок 2.1.1) включает в себя пять указателей с пя-
тью сигнальными лампами, как показано на рисунке 2.6.1.
1 – сигнальная лампа аварийного давления воздуха в пневмосистеме; 2 – указа-
тель давления воздуха в пневмосистеме; 3 – контрольная лампа зарядки дополнитель-
ной аккумуляторной батареи (не используется); 4 – указатель напряжения; 5 – сигналь-
ная лампа резервного объема топлива в баке; 6 – указатель объема топлива в баке; 7 –
сигнальная лампа аварийной температуры охлаждающей жидкости двигателя; 8 – ука-
затель температуры охлаждающей жидкости двигателя; 9 – указатель давления масла в
системе смазки двигателя; 10 – сигнальная лампа аварийного давления масла в систе-
ме смазки двигателя.

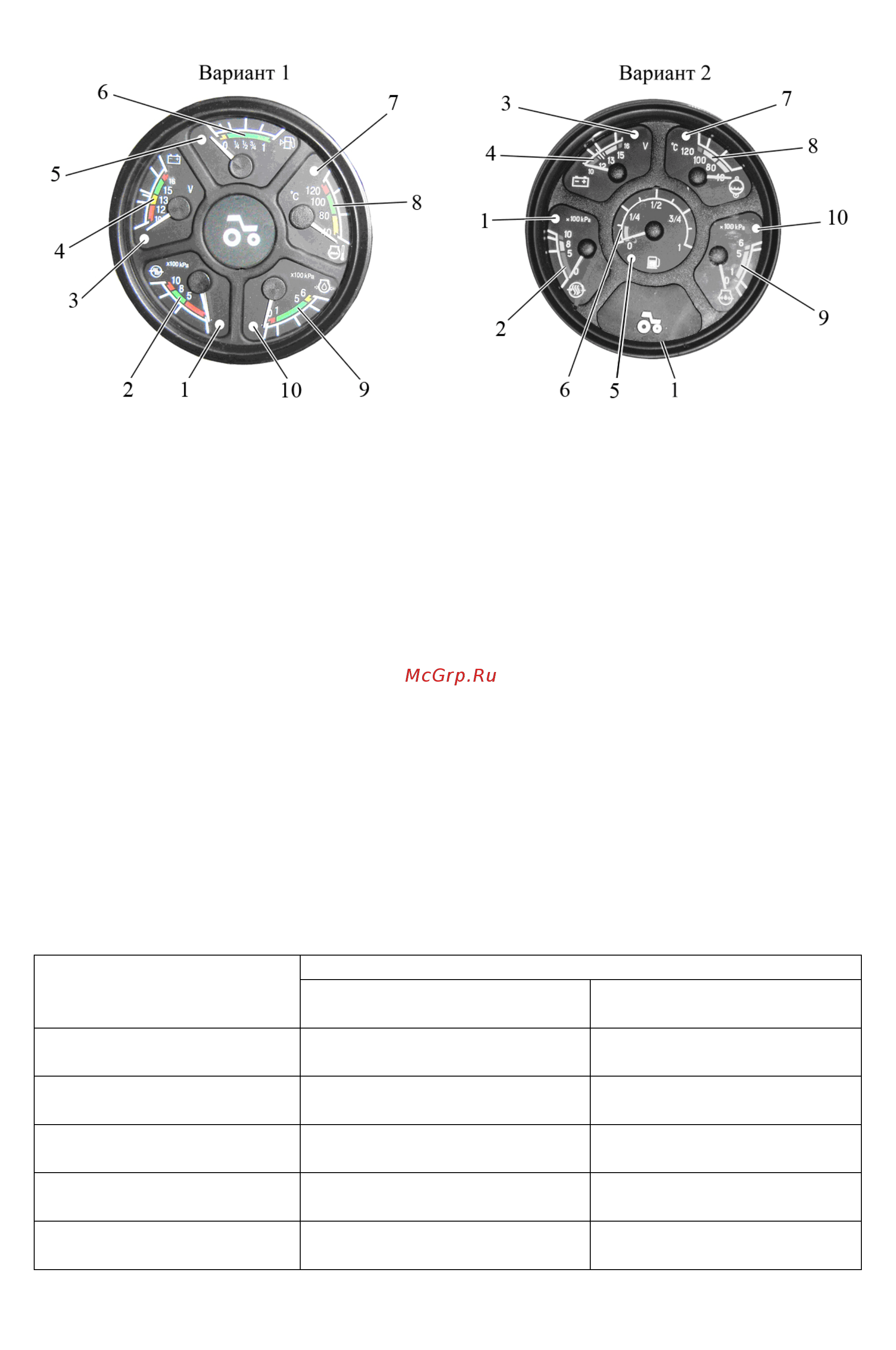

Рисунок 2.6.1 – Комбинация приборов
2.6.1 Шкала указателя давления воздуха в пневмосистеме 2 имеет три зоны:
- рабочая – от 500 до 800 кПа (зеленого цвета);
- аварийные (две) — от 0 до 500 кПа и от 800 до 1000 кПа (красного цвета).
В шкалу указателя встроена сигнальная лампа 1 (красного цвета), которая за-
горается при понижении давлении в пневмосистеме менее 500 кПа.
2.6.2 Указатель напряжения 4 (рисунок 2.6.1) показывает напряжение аккуму-
ляторных батарей при неработающем двигателе, когда ключ выключателя стартера
и приборов (рисунок 2.2.2) находится в положении «I». При работающем двигателе
указатель напряжения показывает напряжение на клеммах генератора.
Состояние системы питания в зависимости от положения стрелки на шкале
указателя приведены в таблице 2.1.
Таблица 2.1 – Состояние системы питания
Состояние системы питания
Зона на шкале указателя
напряжения 4 (рисунок
2.6.1), цвет
при работающем
двигателе
при неработающем
двигателе
13,0 – 15,0 В
зеленый
нормальный режим за-
рядки
-
10,0 – 12,0 В
красный
не работает генератор АКБ разряжена
12,0 – 13,0 В
желтый
Отсутствует зарядка АКБ
(низкое зарядное напряжение)
АКБ имеет нормальную
зарядку
15,0 – 16,0 В
красный
перезаряд АКБ
-
белая риска в желтой
зоне
-
номинальная ЭДС
АКБ – 12,7 В
ВНИМАНИЕ: ЕСЛИ УКАЗАТЕЛЬ НАПРЯЖЕНИЯ ПОКАЗЫВАЕТ ОТСУТСТВИЕ
ЗАРЯДКИ АКБ, ПРОВЕРЬТЕ СОСТОЯНИЕ ПРИВОДНОГО РЕМНЯ ГЕНЕРАТОРА!
