952.5-0000010Б РЭ
38

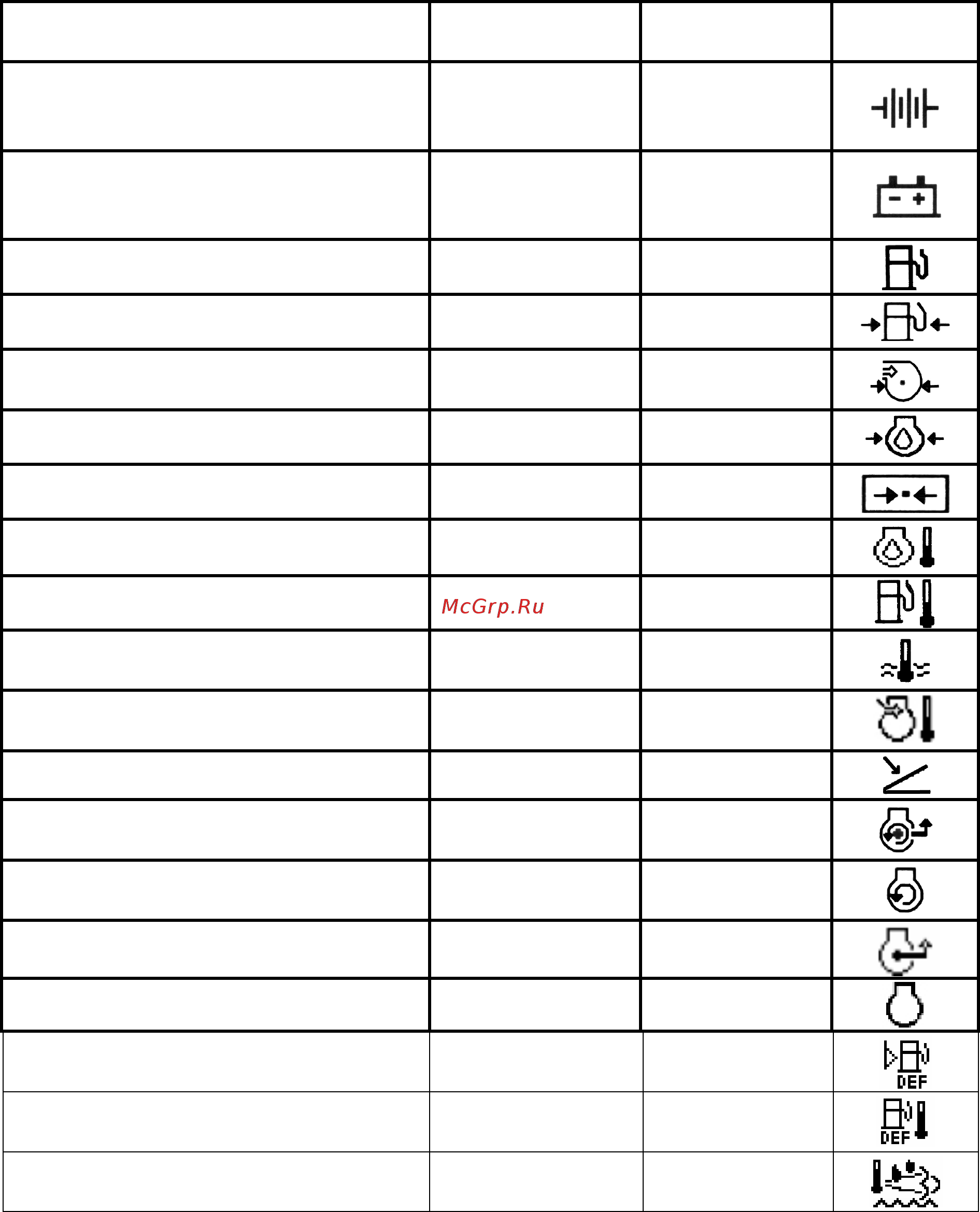

Таблица 2.4 – Перечень параметров графической и четырехсекционной инди-
кации работы двигателя
Параметры
Четырёхсекционное
отображение
Графическое
отображение
Символ
Электрическое напряжение непо-
средственно на клеммах подключе-
ния информационного монитора, В
9 9
Напряжение на клеммах АКБ, из-
меренное электронным блоком
управления двигателем, В
9 9
Расход топлива, л/ч 9 9
Давление подачи топлива, кПа 9 9
Давление воздуха у впускного
коллектора, кПа
9 9
Давление масла в двигателе, кПа 9 9
Барометрическое давление, кПа 9
Температура масла в двигателе, °С
9 9
Температура топлива, °С
9
Температура охлаждающей жид-
кости в двигателе, °С
9 9
Температура воздуха у впускного
коллектора, °С
9 9
Положение акселератора, % 9
Использование крутящего момен-
та в мин
-1
9
Крутящий момент двигателя, за-
прошенный водителем, %
9
Фактический крутящий момент, % 9
Число оборотов двигателя, мин
-1
9 9
Уровень реагента AdBlue в баке, %
9
Температура реагента AdBlue в
баке, %
9
Температура отработавших газов
до катализатора SCR, °С
9
