2.15 Панель управления БД заднего моста и задним ВОМ
Элементы панели управления БД заднего моста и задним ВОМ представлены
на рисунке 2.15.1.

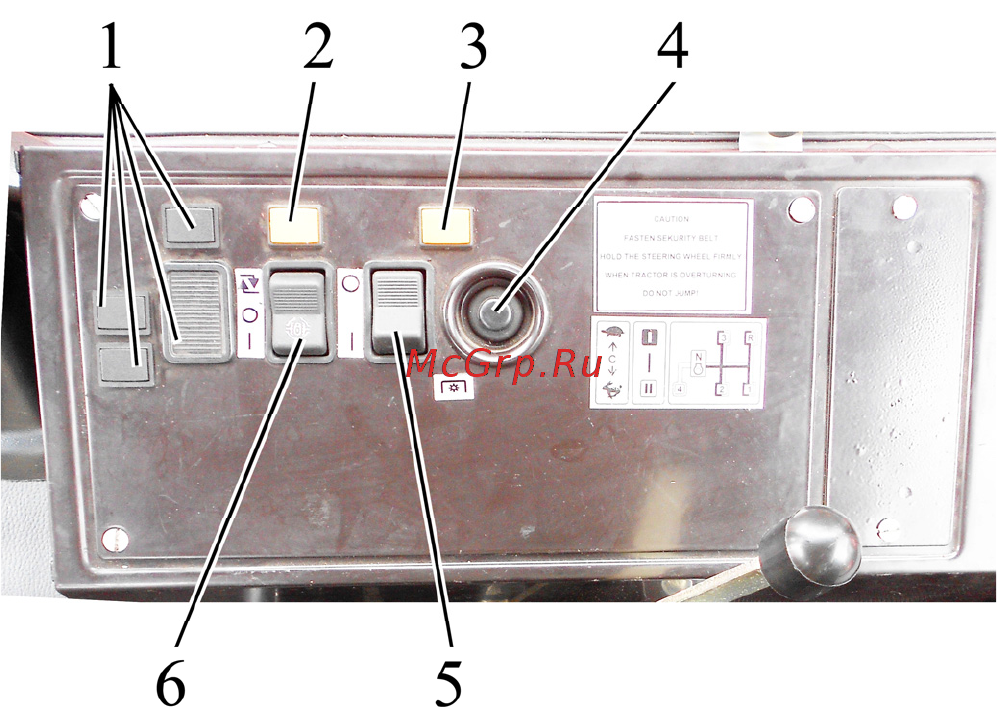

1 – заглушки; 2 – контрольная лампа включения БД заднего моста; 3 – кон-
трольная лампа включения заднего ВОМ; 4 – кнопочный включатель заднего ВОМ;
5 – переключатель управления задним ВОМ; 6 – переключатель управления БД зад-
него моста.
Рисунок 2.15.1 – Панель управления БД заднего моста и задним ВОМ
Управление БД осуществляется переключателем 6 (рисунок 2.15.1), имеющем
три положения:
- «БД выключена» – среднее фиксированное положение. Используется при
транспортных работах на дорогах с твердым покрытием;
- «БД включена автоматически» – при нажатии на верхнюю часть переклю-
чателя 6. Фиксированное положение. Используется при выполнении работ со зна-
чительным буксованием задних колес. В автоматическом режиме дифференциал
блокируется при прямолинейном движении, а при повороте направляющих колес
на угол свыше 13° в любую сторону – разблокируется. При нажатии на левую и (или)
правую педаль тормоза дифференциал разблокирутся;
- «БД включена принудительно» – при нажатии на нижнюю часть переключате-
ля 6. Нефиксированное положение. Используется для кратковременного блокирова-
ния дифференциала при преодолении препятствий. При нажатии и удержании пре-
ключателя в нижнем положении дифференциал блокируется. При отпускании – пере-
ключатель возвращается в среднее положение, дифференциал разблокируется.
При включении БД загорается контрольная лампа 2, которая гаснет при раз-
блокировании БД в автоматическом режиме и при установке переключателя 6 в
среднее положение.
ВНИМАНИЕ: ВКЛЮЧАЙТЕ БЛОКИРОВКУ ДИФФЕРЕНЦИАЛА В УСЛОВИЯХ
ПОВЫШЕННОГО БУКСОВАНИЯ НА ПОЛЕВЫХ И ТРАНСПОРТНЫХ РАБОТАХ!
ВНИМАНИЕ: ВЫКЛЮЧАЙТЕ БД ПРИ СКОРОСТИ ДВИЖЕНИЯ ТРАКТОРА
СВЫШЕ 13 КМ/Ч. В ПРОТИВНОМ СЛУЧАЕ ЭТО ПРИВЕДЕТ К СНИЖЕНИЮ СРОКА
СЛУЖБЫ СИЛОВОЙ ПЕРЕДАЧИ И ЗАТРУДНИТ УПРАВЛЕНИЕ ТРАКТОРОМ.
ПРИНУДИТЕЛЬНОЕ БЛОКИРОВАНИЕ ИСПОЛЬЗУЙТЕ ТОЛЬКО КРАТКОВРЕ-
МЕННО ДЛЯ ПРЕОДОЛЕНИЯ ДОРОЖНЫХ ПРЕПЯТСТВИЙ.
Примечание – Правила включения и выключения заднего ВОМ приведены в
подразделе 2.16 «Управление задним валом отбора мощности».
