3.2.11 Формирование колеи передних колес
3.2.11.1 Общие сведения
На тракторе «БЕЛАРУС-952.5», оборудованном ЗНУ с гидроподъемни-
ком, установлен ПВМ с планетарно цилиндрическими колесными редукторами
(822-2300020-02 – с длинной балкой, 822-2300020-04 – с короткой балкой).
На тракторе «БЕЛАРУС-952.5», оборудованном ЗНУ с силовым регулятором, в
базовой комплектации установлен ПВМ с планетарно цилиндрическими редукторами с
длинной балкой или с короткой балкой (822-2300020-02 или 822-2300020-4). По заказу
на трактор «БЕЛАРУС-952.5» с силовым регулятором, может быть установлен ПВМ с
коническими колесными редукторами (72-2300020-А-04).
Правила установки колеи передних колес тракторов с ПВМ с планетарно ци-
линдрическими колесными редукторами приведены в пункте 3.2.11.2.
Информация о возможных вариантах установки колеи передних колес тракто-
ра «БЕЛАРУС-952.5» с ПВМ с коническими колесными редукторами и сведения о
шинах, устанавливаемых на трактор «БЕЛАРУС-952.5» с ПВМ 72-2300020-А-04,
приведены в пункте 3.2.11.3.
3.2.11.2 Формирование колеи передних колес тракторов, оборудованных ПВМ
с планетарно цилиндрическими колесными редукторами
Изменение колеи передних колес осуществляется ступенчато, как перестановкой ко-
лес с борта на борт, так и за счет изменения положения диска колеса относительно обода.
Колея по передним колесам может иметь следующие значения в мм.: 1415,
1515, 1585, 1685, 1735, 1835, 1900, 2000 (для короткой балки), и 1535, 1635, 1705,
1805, 1855, 1955, 2020, 2120 (для длинной балки).
Схемы установки и размеры колеи для шин 360/70R24 (базовая комплектация для
трактора «БЕЛАРУС-952.5» с ПВМ 822-2300020-02/04) приведены в таблице 3.6.

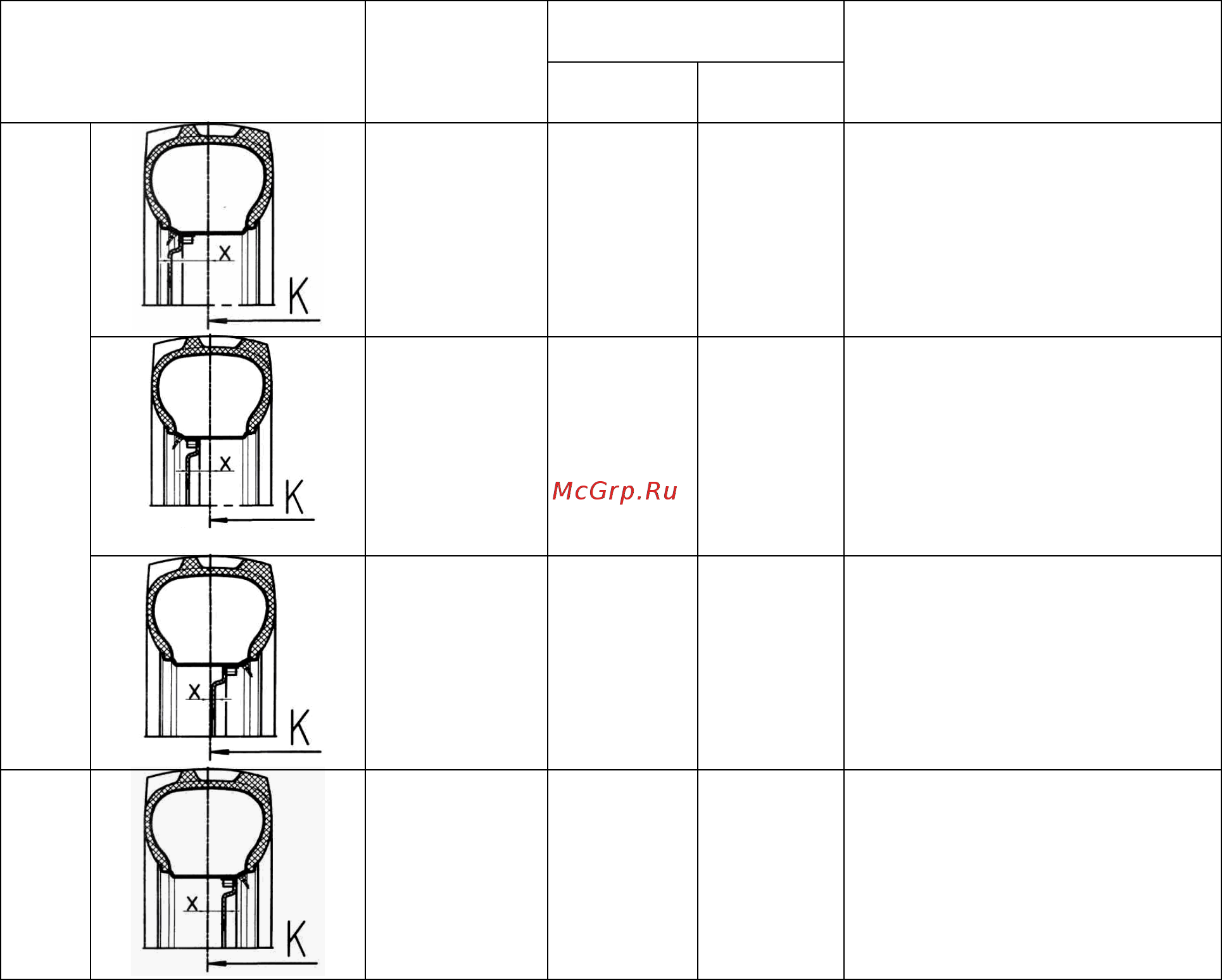

Таблица 3.6 – Изменение колеи передних колес трактора с установленным
ПВМ 822-2300020-02/04
Колея трактора К, мм
(шина 360/70R24)
Варианты установки
диска и обода
Вылет дис-
ка Х, мм
Короткая
балка
Длинная
балка
Описание способа
установки
+140 1415 1535
Основное положение.
Диск сопрягается внут-
ренней поверхностью с
фланцем редуктора, и
расположен с наружной
стороны опоры колеса
+90 1515 1635
Состояние поставки с
завода.
Производится переста-
новка обода относитель-
но диска. Опора сопря-
гается с диском внутрен-
ней поверхностью
Стандартная установка диска с
перестановкой обода
-18 1735 1855
Производится поворот
обо
д
а на 180 град. Диск
сопрягается с внутрен-
ней поверхностью опоры
-68 1835 1955
Производится поворот
обода на 180 град. Диск
сопрягается с наружной
поверхностью опоры
