RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-73
Использование сервисного меню (Utility)

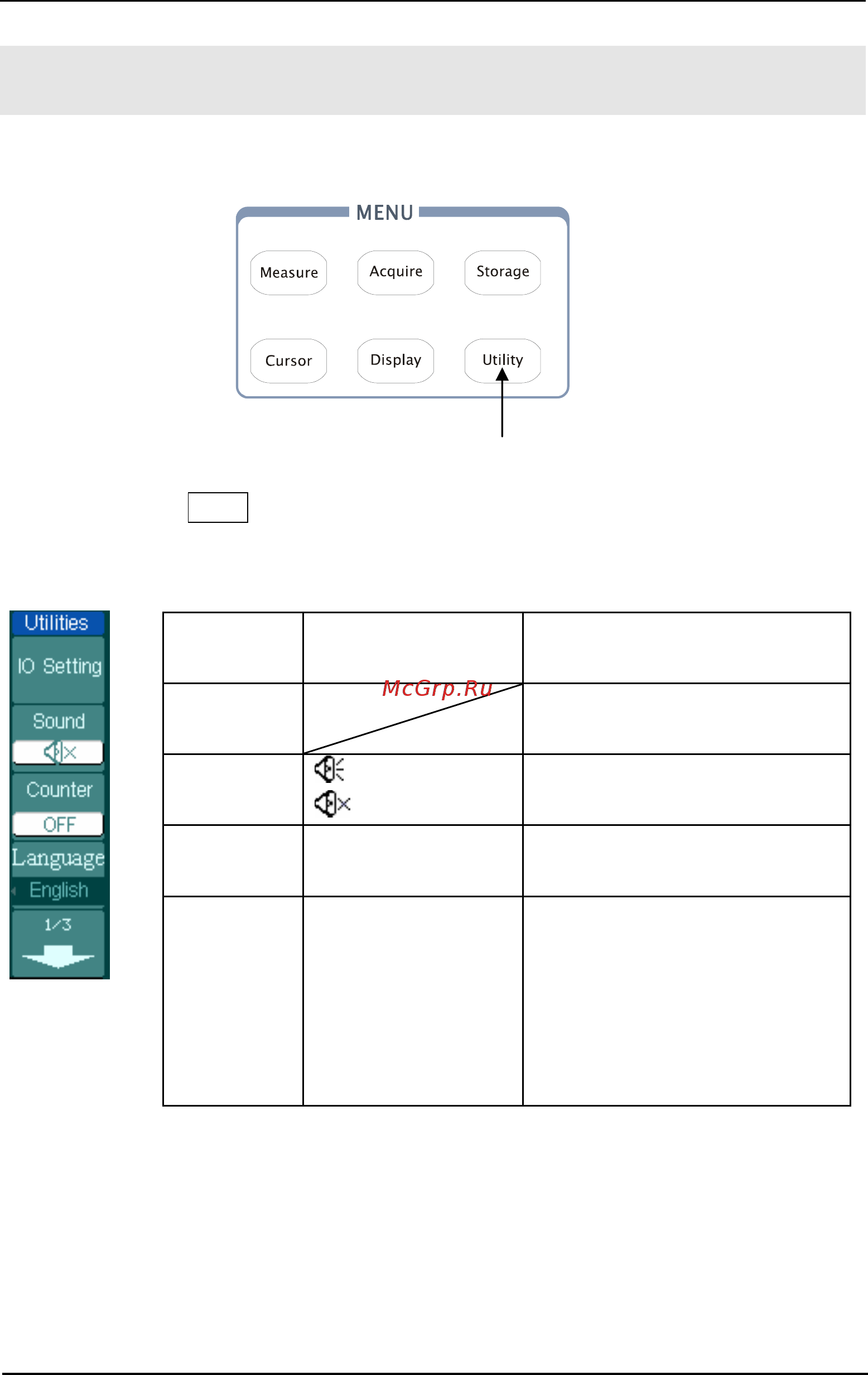

На рис. 2-86 показано расположение кнопки меню Utility на передней панели.
Нажмите кнопку Utility чтобы вызвать сервисное меню.
Таблица 2-53
Меню Setting Комментарии
I/O setting
Установка конфигурации
ввода/вывода
Sound
（включен)
（выключен）
Включение/выключение
звукового сигнала
Counter
OFF
ON
Включение/выключение
частотомера
Language
Simplified Chinese
Traditional Chinese
English
Japanese
Français
Выбор языков
(Большее количество
языков может быть
добавлено в более поздних
версиях программного
обеспечения)
Кнопка сервисного меню
Рисунок 2-86
