RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-70
Управление диском
Нажмите на кнопку Storage Æ Disk Mana. для вызова следующего меню.
Таблица 2-50
Меню
Установк
и
Комментарии
Explorer
Path
Directory
File
Выбрать путь, каталог или файл
New folder
Перейти к меню Новый каталог
(аналогично меню Новый файл,
см. табл.2-13)
Delete File Удалить файл
Load
Вызвать осциллограммы и
установки, файл Pass/Fail
(Годен/Нет)
Таблица 2-51
Меню
Установк
и
Комментарии
Rename
Перейти к меню
переименования файла (см.
табл.2-52)
Disk info
Отобразить информацию о
диске
Format
Форматирование устройства
памяти

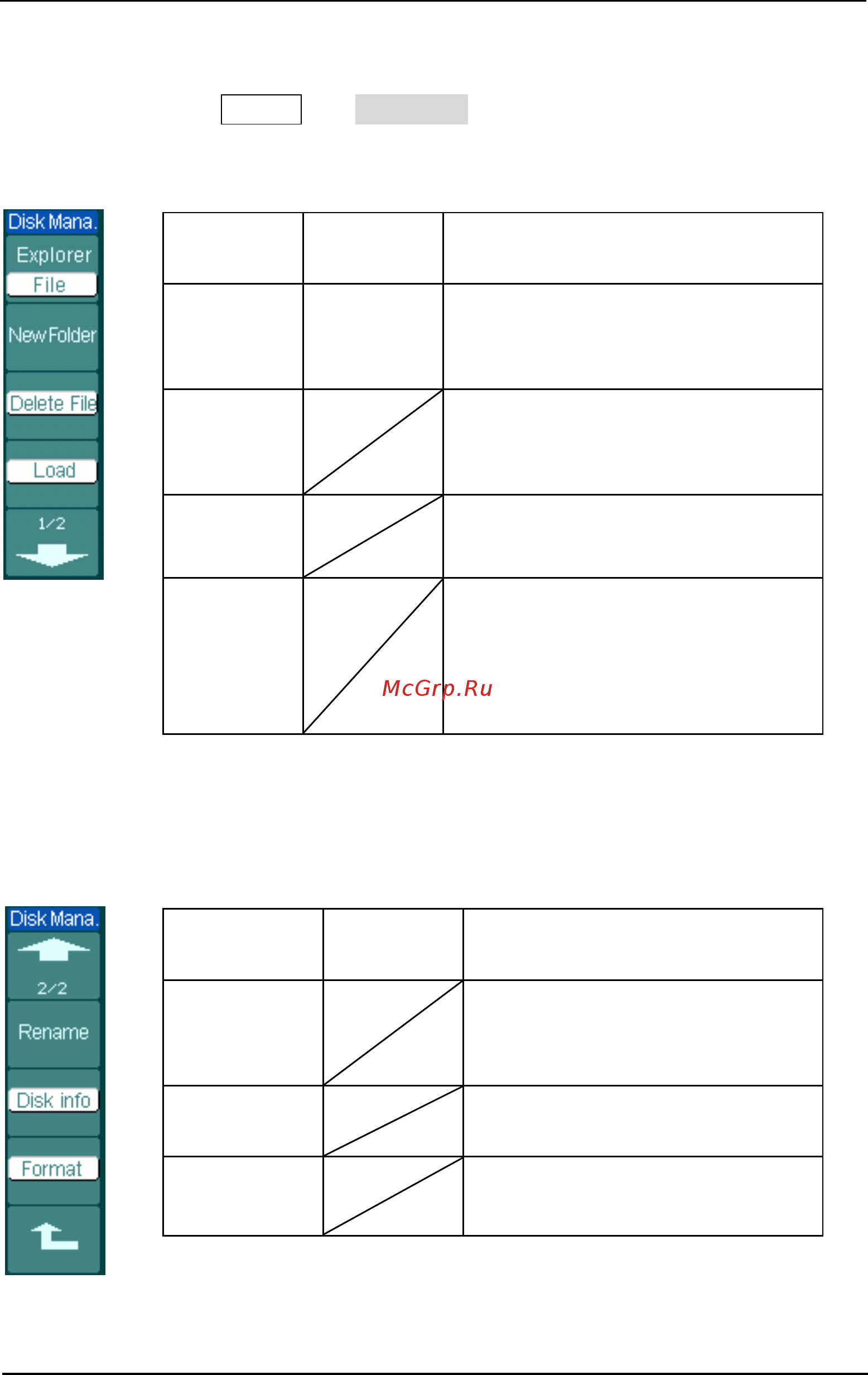

Рисунок 2-82
