RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-23

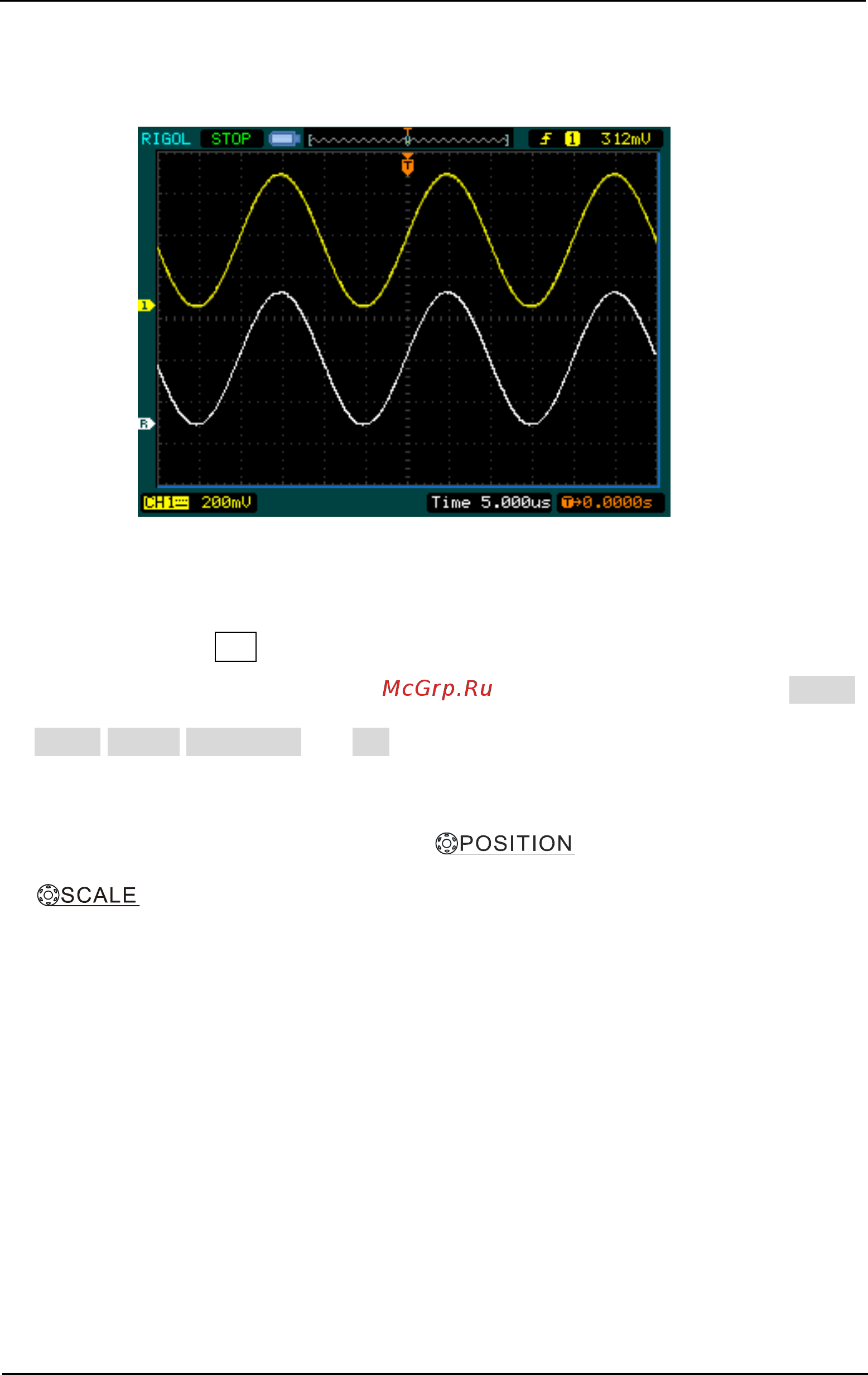

Отображение опорного сигнала на экране
1. Нажмите кнопку REF для вывода на экран меню опорного сигнала.
2. Нажатием верхней функциональной кнопки выберите по желанию CH1 ,
CH2 , MATH , FFT (БПФ) или LA (осциллограф с логическим анализатором)
в качестве источника опорного сигнала.
3. Вращением регуляторов положение
и вертикальный масштаб
выберите положение и размер осциллограммы опорного сигнала.
4. Выберите тип памяти для сохранения осциллограммы опорного сигнала
нажатиями вторую сверху функциональную кнопку.
5. Процесс сохранения осциллограммы опорного сигнала будет отображаться
на экране после нажатия средней функциональной кнопки.
ЗАМЕЧАНИЕ: функция опорного сигнала не действует в режиме X-Y.
Рисунок 2-30
