RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
1-17
Установки горизонтальной системы

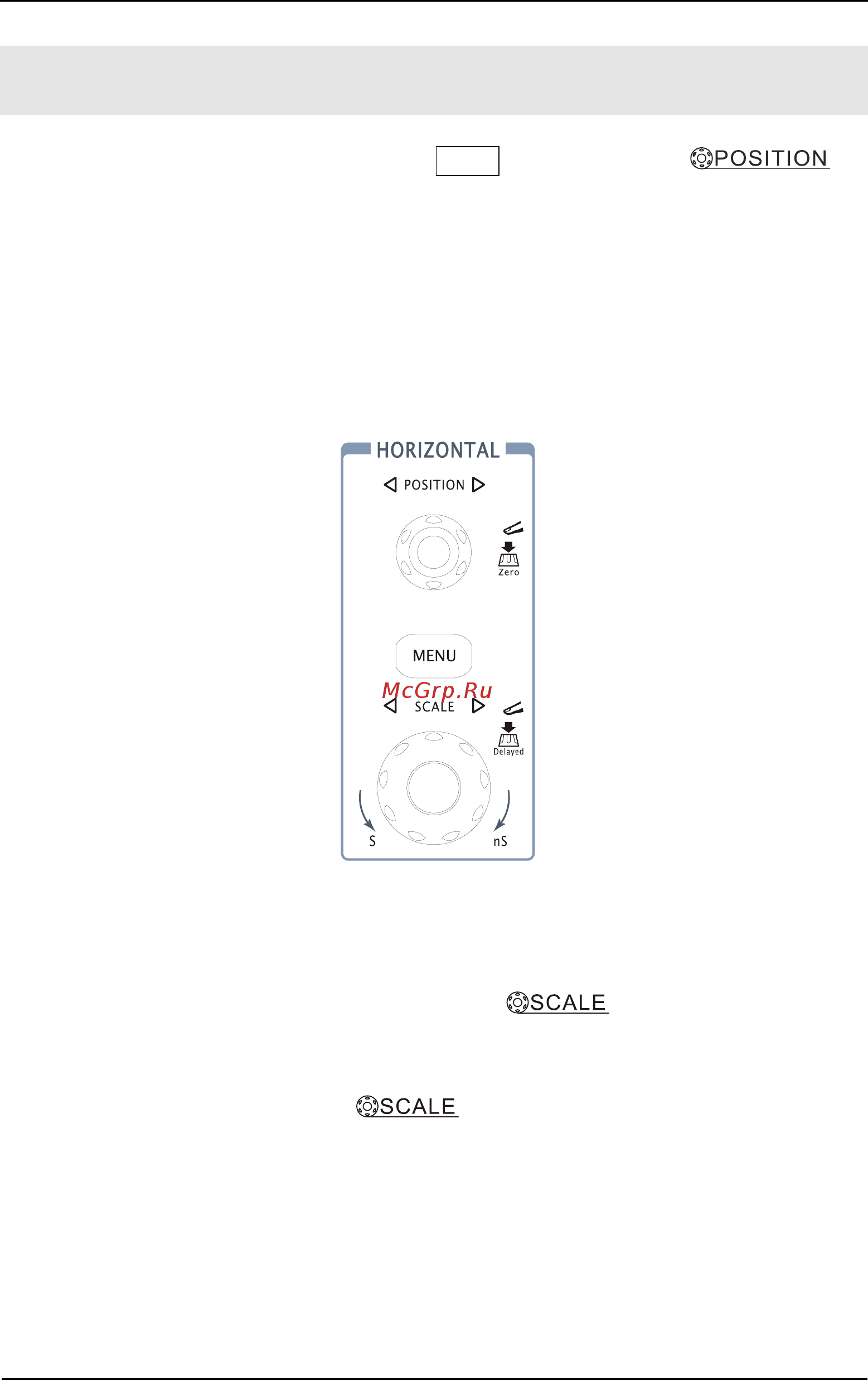

На рисунке 1-15 показаны кнопка MENU , регуляторы и
горизонтальной системы. Следующие примеры помогут вам понять действие
этих регуляторов, кнопок и отображения соответствующей информации в
строке состояния.
Следующее упражнения познакомят вас с действием кнопок и регуляторов и
данными строки состояния.
Рисунок 1－15
1. Поворачивая ручку регулятора
, наблюдайте за
изменением показания строки состояния.
Горизонтальный регулятор
изменяет скорость развертки в
соответствии с шагом ряда 1-2-5, значение отображается в строке
состояния. Диапазоны скорости развертки осциллографов серии DS1000
приведены в перечне характеристик. Горизонтальная скорость развертки от
5нс/дел. * до 50с/дел.
* ЗАМЕЧАНИЕ: Скорости горизонтальной развертки зависят от модели
