RIGOL

Руководство по эксплуатации, Серия DS1000

2-49

Запуск по логическому коду (осциллограф с

логическим анализатором)

При запуске по логическому коду производится проверка на соответствие

определенному логическому коду. Код устанавливается выбором условия для

каждого логического канала: высокий уровень (H), низкий уровень (L) и

безразличное состояние (X).

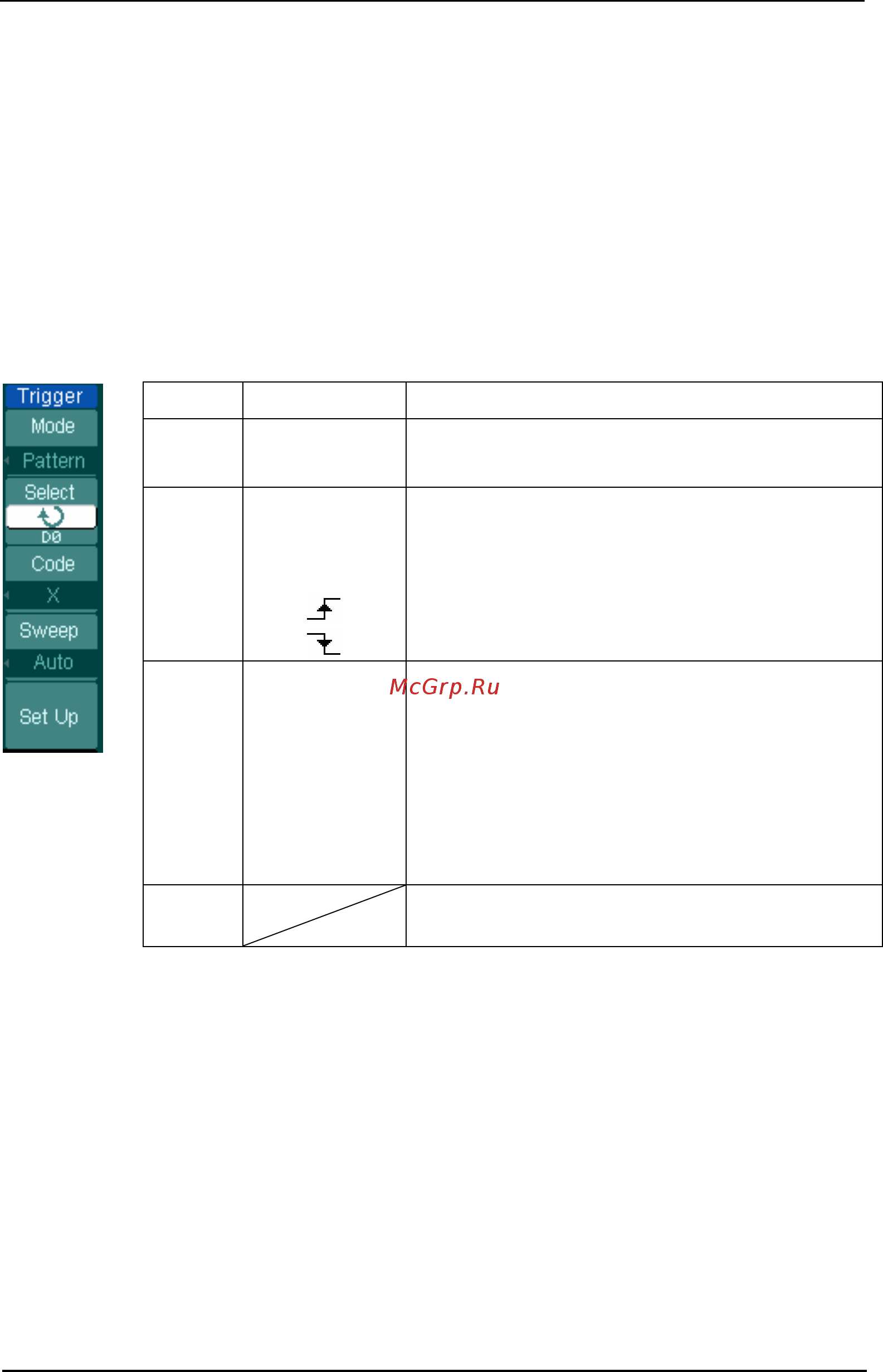

Рисунок 2-59 Таблица 2-35

Меню Установки Комментарии

Select D15-D0

выберите цифровой канал для установки

логического кода для запуска

Code

High Высокий уровень

Low Низкий уровень

Ignore Любой

Rising Edge фронт

Falling Edge спад

Sweep

Auto

Normal

Single

Регистрация сигнала даже при отсутствии

сигнала запуска.

Регистрация сигнала только при

появлении сигнала запуска.

Однократная регистрация сигнала при

появлении сигнала запуска, затем

остановка.

Set up

Для перехода к меню установок см. табл.

2-40

Ключевые замечания:

H（High (Высокий)）： высокий логический уровень: напряжение выше

установленного порога.

L（Low (Низкий)）： низкий логический уровень: напряжение ниже

установленного порога.

X（Ignore (Любой)）： не определен; если эта установка сделана для всех

каналов, то запуск осциллографа производиться не

будет.
