Ⅱ. Математические функции
Математические функции включают сложение, вычитание, умножение и
быстрое преобразование Фурье (FFT (БПФ)) для сигналов каналов CH1 и CH2 .
Результат математических действий может также быть измерен с помощью
сетки и курсора.

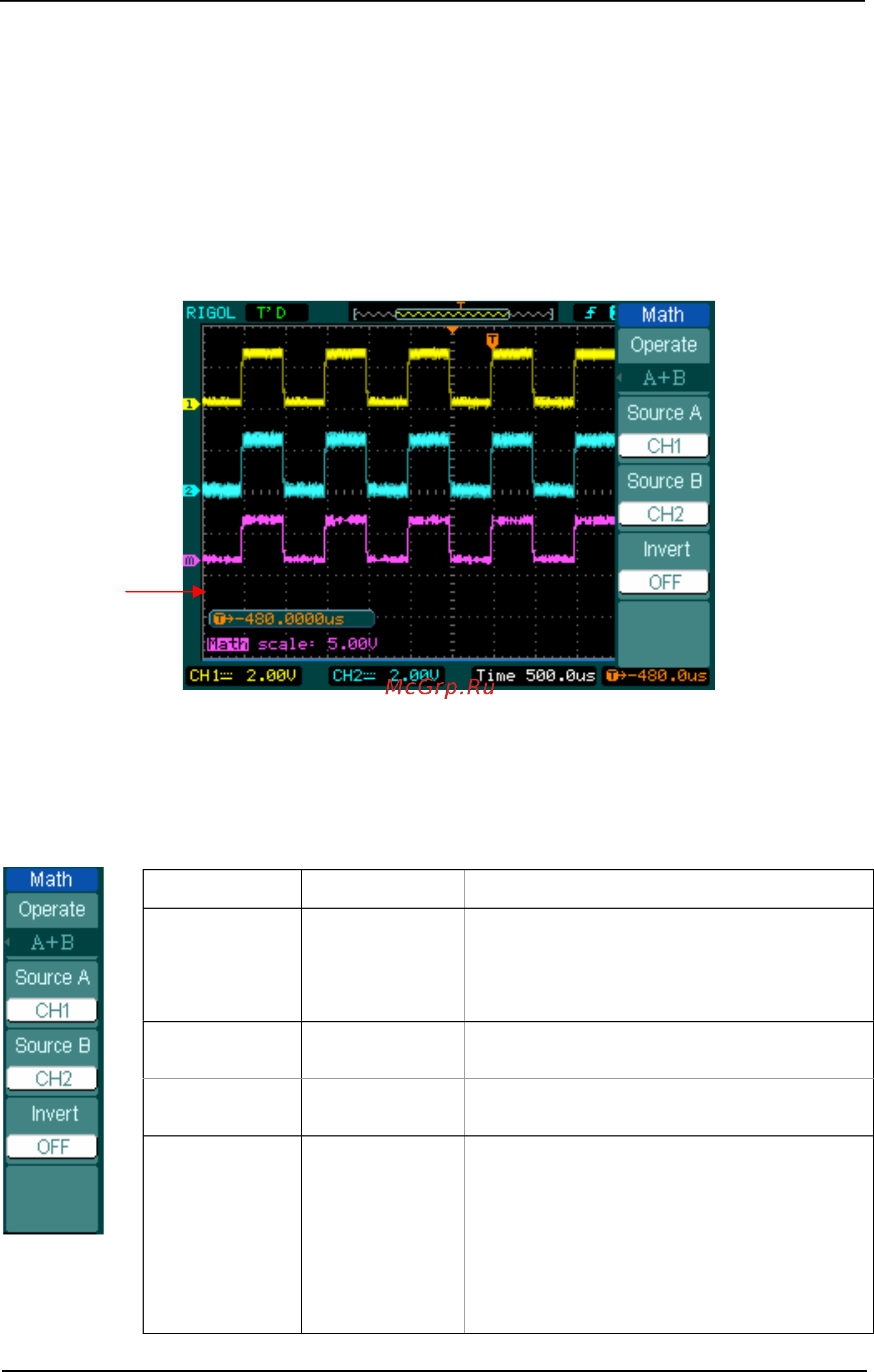

Рисунок 2-16 Таблица 2-5
Меню Установки Комментарии
Operate
A+B
A-B
A×B
FFT <
БПФ>
сложить источник A и источник B
вычесть источник B из источника A
умножить источник B на источник A
быстрое преобразование Фурье
Source A
CH1
CH2
выбор CH1 или CH2 в качестве
источника A
Source B
CH1
CH2
выбор CH1 или CH2 в качестве
источника B
Invert
ON
OFF
Инверсия осциллограммы
результата математической
операции.
Восстановление исходной
осциллограммы результата
математической операции.
Масштаб
осциллограммы
результата
математической
опе
р
ации
Рисунок 2-15
