Установки для группы каналов

Нажмите LA Æ D7-D0 или D15-D8 , включите или выключите одиночные

каналы или их группу. Также вы можете изменить размер осциллограмм

сигналов каждой группы из 8 каналов. См. таблицы 2-16 и 2-17.

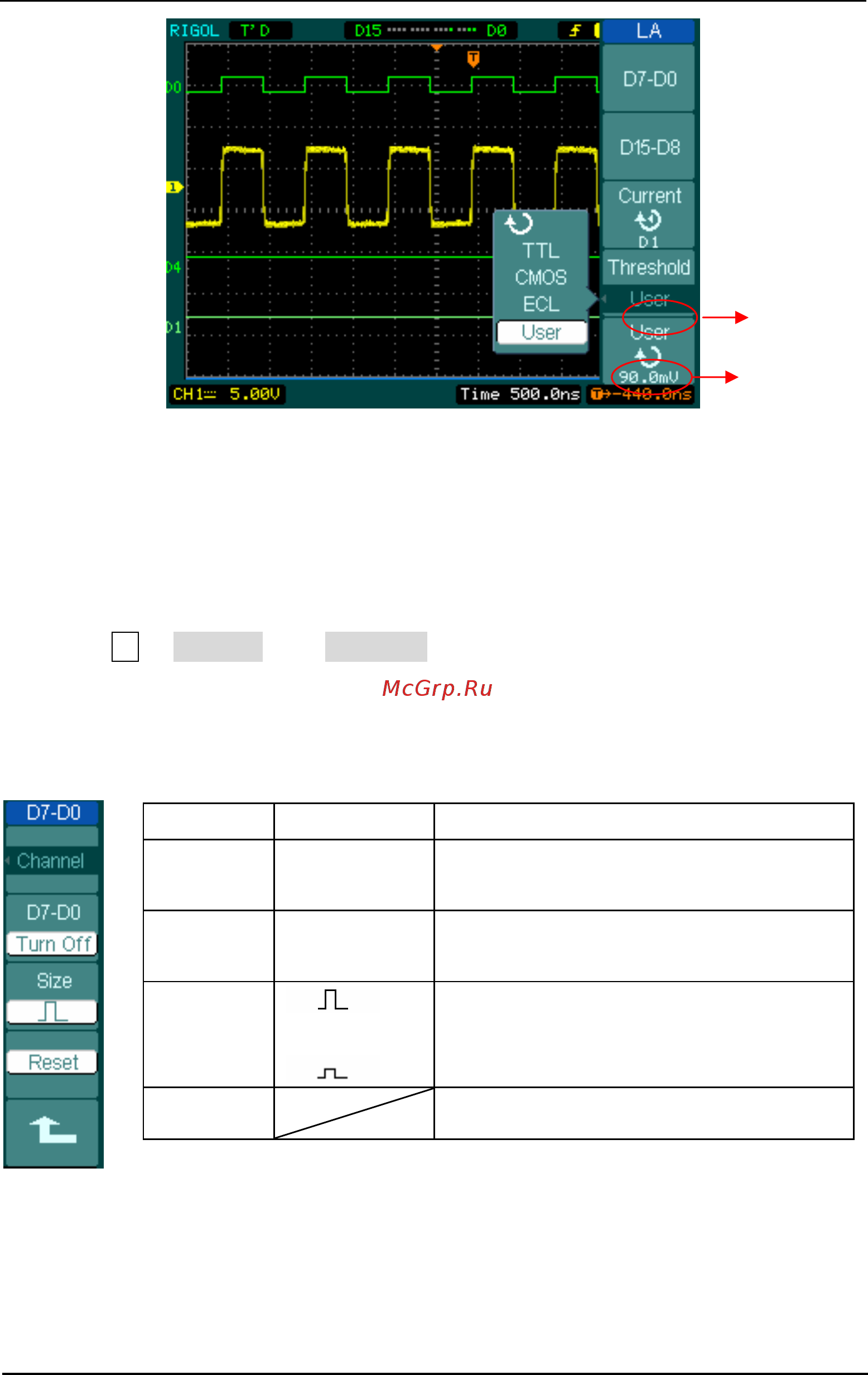

Рисунок 2-34 Таблица 2-16

Меню Установки Комментарии

channel D7-D0

Включение или выключение

одиночных каналов из D7-D0

D7-D0

Turn On

Turn Off

Включение или выключение всей

группы из 8 каналов

Size

Отображение 8 каналов на всем

экране.

Отображение 16 каналов на экране.

Reset Сброс осциллограмм каналов D7-D0

Рисунок 2-33

Выбор типа

логического

стандарта

Установка

собственного

порогового

нап

яжения
