Rigol DS1102M [137/164] Пример 4 уменьшение белого шума в сигнале

RIGOL

Руководство по эксплуатации, Серия DS1000

3-4

3. Вращением регуляторов вертикального и горизонтального масштабов

установите подходящие диапазоны для изображения сигнала.

4. Вращением регулятора

установите требуемый уровень запуска.

5. Нажмите кнопку RUN/STOP для запуска режима ожидания пускового сигнала.

При поступлении пускового сигнала, удовлетворяющего установкам

системы запуска, зарегистрированные данные будут отображены на экране

в виде точек соответствующих этим данным.

Эта функция поможет легко зарегистрировать однократный непериодический

сигнал, например, шум с большой амплитудой; установите уровень запуска

немного выше обычного, нажмите RUN/STOP и ждите. При появлении шума,

осциллограф зарегистрирует форму сигнала до и после момента запуска.

Используя регулятор горизонтального положения

, измените

положение момента запуска, Вы получите инвертированную задержку запуска.

Это позволит Вам посмотреть форму сигнала до момента появления шума.

Пример 4: Уменьшение белого шума в сигнале

Если сигнал, поданный на вход осциллографа, имеет высокий уровень шума

(рисунок 3-2), то Вы можете установками осциллографа уменьшить уровень

шума на осциллограмме сигнала и избегая при этом искажения самого сигнала.

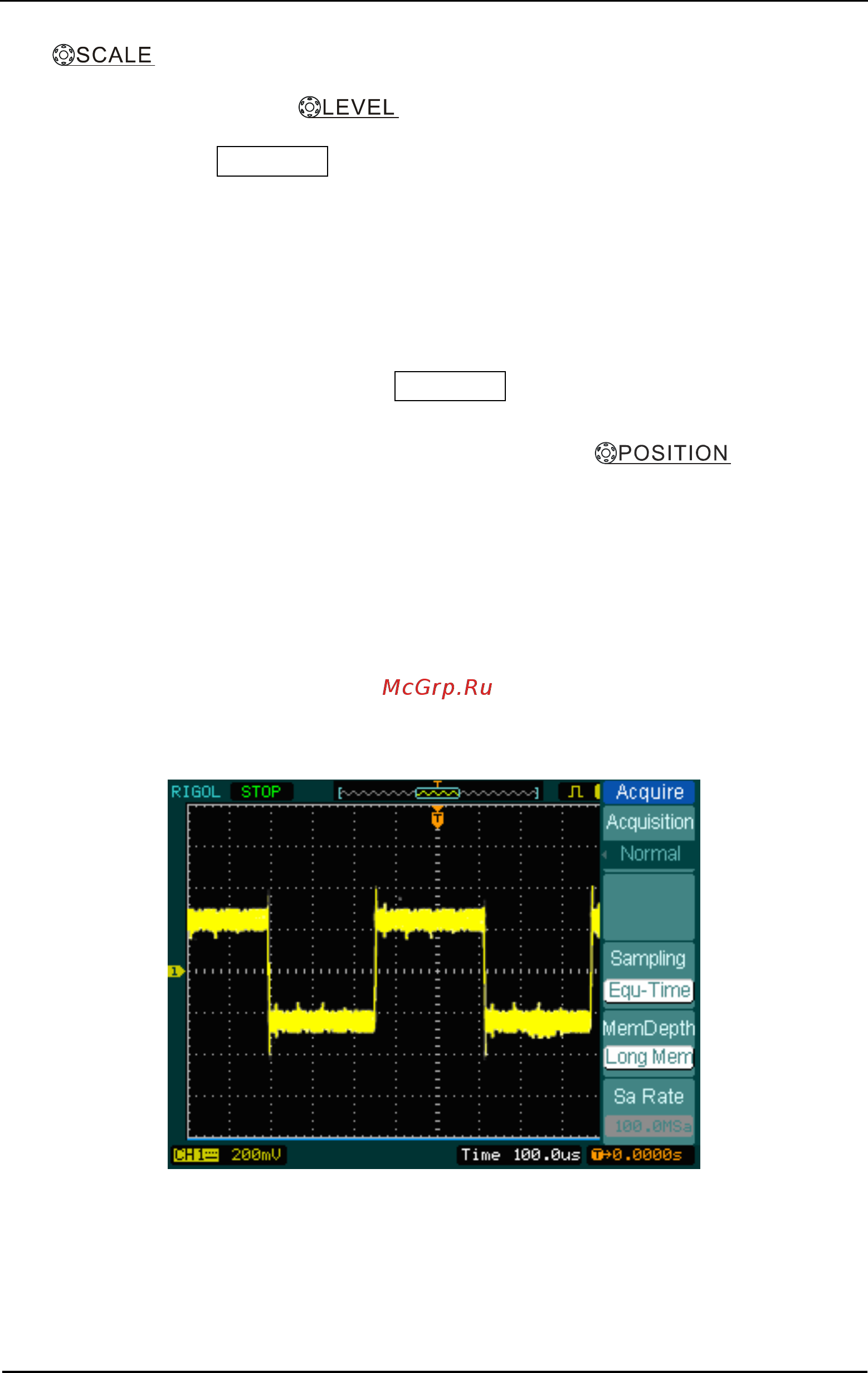

Рисунок 3-2
