RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-93
Автоматическое измерение параметров напряжения
Осциллографы серии DS1000 предоставляют возможность автоматического
измерения следующих параметров напряжения: Vpp, Vmax, Vmin, Vavg, Vamp,

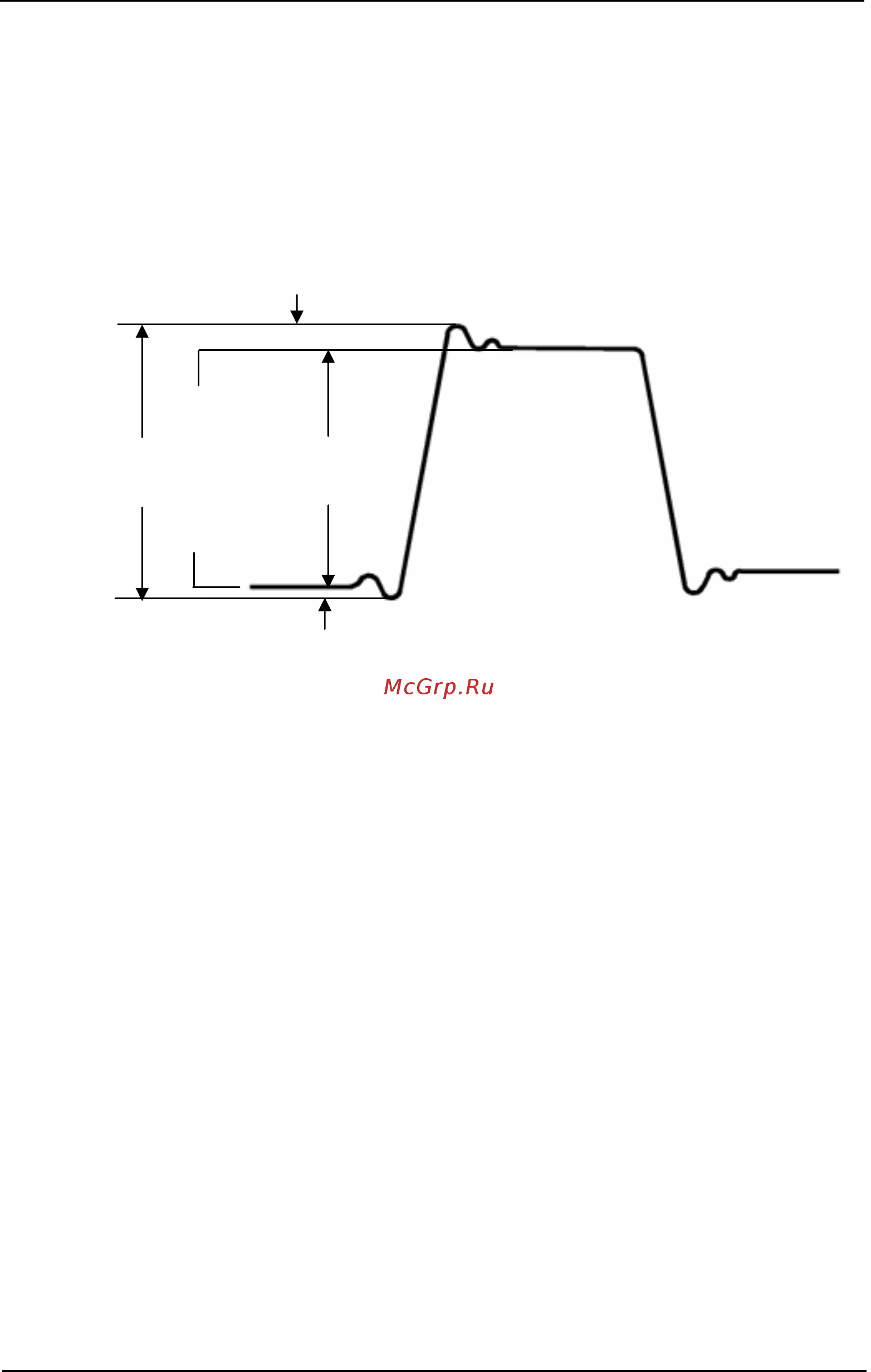

Vrms, Vtop, Vbase, Overshoot и Preshoot. Рисунок 2-117 на примере импульса
показывает значение некоторых параметров.
Рисунок 2-117
Vpp: полный размах напряжения.
Vmax: максимальное напряжение. Напряжение в наивысшей точке формы
сигнала.
Vmin: минимальное напряжение. Напряжение в наинизшей точке формы
сигнала.
Vamp: амплитудное напряжение. Разность напряжения между Vtop и Vbase.
Vtop:
напряжение вершины, используется для прямоугольного импульсного
сигнала.
Vbase: напряжение основания, используется для прямоугольного
импульсного сигнала.
Overshoot: определяется как (Vmax-Vtop)/Vamp, используется для
прямоугольного импульсного сигнала.
Preshoot: определяется как (Vmin-Vbase)/Vamp, используется для
Overshoot
Preshoot
Vamp
Vbase
Vtop
Vpp
Vmax
Vmin
