RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-81
Подключение к выходу Pass/Fail
Выход Pass/Fail у серии DS1000 имеет оптическую развязку. Для работы с ним
пользователю следует просто подключить к нему собственную цепь.
Максимальная сила тока в подключаемой цепи не должна превышать 100мА,
максимальное напряжение не должно превышать 400В. Оптически
изолированный выход, используемый в данной серии осциллографов,
позволяет подсоединяться к пользовательской цепи без учёта полярности
.

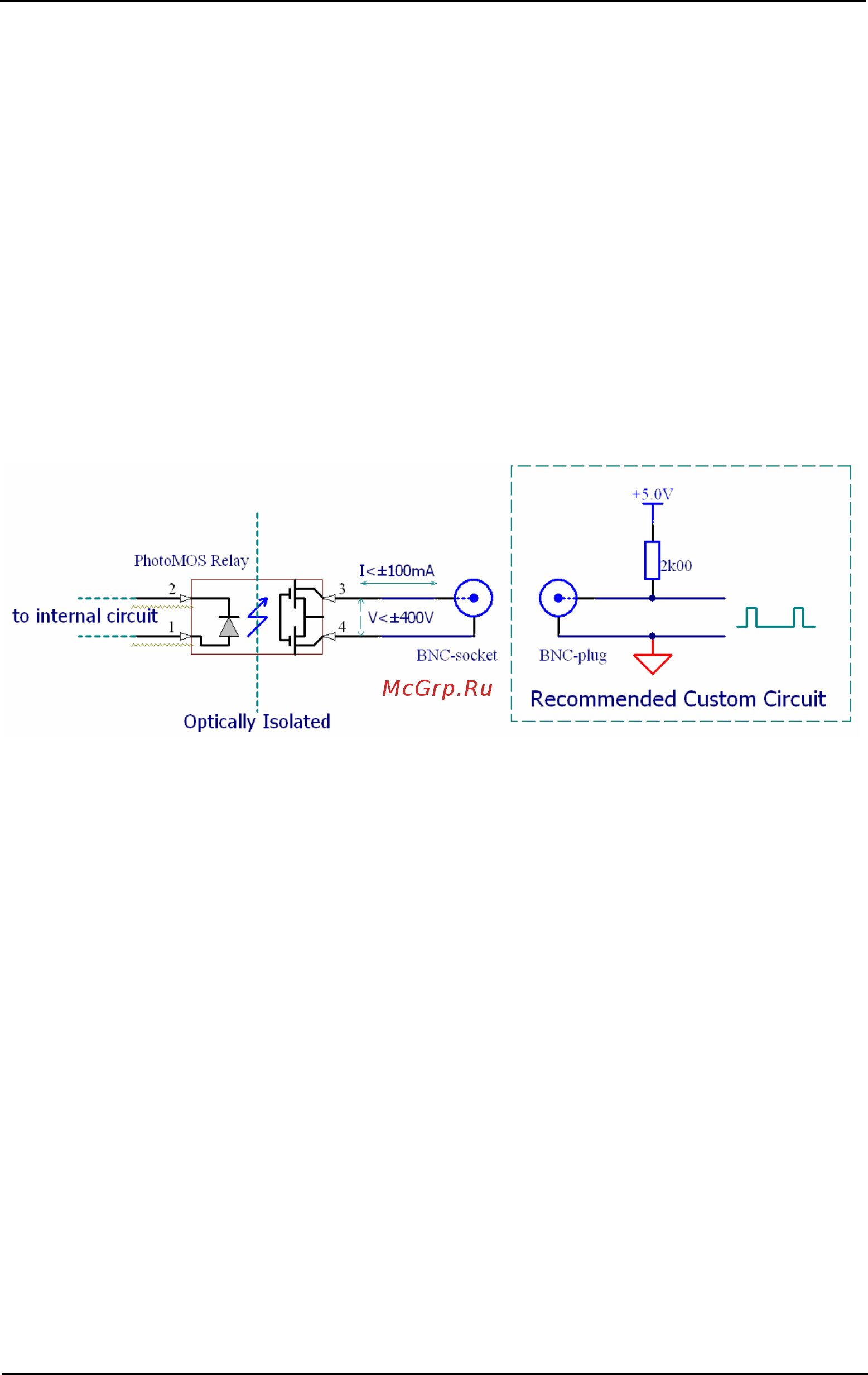

Рисунок 2-99 Схема выхода
Pass/Fail и подключение к нему
