Органы управления запуском

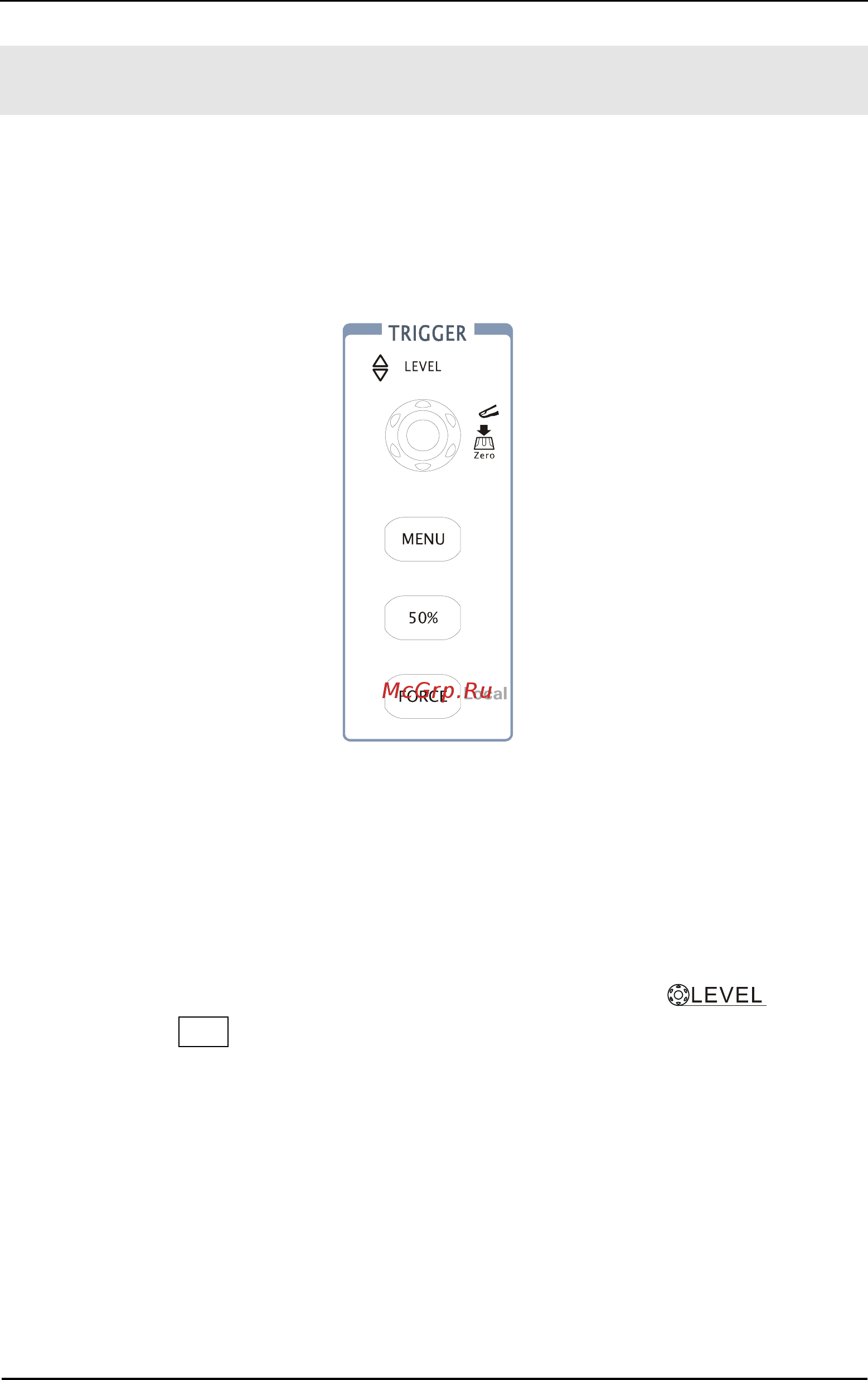

На рисунке 1-16 показано зона TRIGGER (ЗАПУСК) передней панели,

содержащая регулятор уровня запуска и три кнопки управления. Следующее

упражнения познакомят вас с действием кнопок и регулятора зоны запуска и

данными строки состояния.

Рисунок 1-16

1. Вращая регулятор уровня запуска, наблюдайте за изменениями на

экране, которые происходят при этом.

В осциллографах серии DS1000 при вращении регулятора

или при

нажатии кнопки 50% на экране практически одновременно с этим отображение

информации может происходить двумя способами. Во-первых, значение

уровня запуск отображается в левой нижней части экрана. Если связь входа

системы запуска по постоянному току (открытый вход), то значение

отображается в вольтах. Если связь входа системы запуска по переменному

току (закрытый вход), то значение отображается в процентах от величины

диапазона запуска. Во

-вторых, уровень запуска отображается горизонтальной

линией в окне осциллограмм (если не включены связь входа системы запуска

по переменному току или ограничение полосы пропускания).
