Первичная проверка работоспособности

Выполните приведенную ниже процедуру быстрый функциональный проверку,

чтобы удостовериться, что ваш прибор работает правильно.

1. Включите прибор.

Используйте только сетевой шнур, предназначенный специально для вашего

осциллографа. Убедитесь, что источник питания обеспечивает напряжение

переменного тока от 100В

эфф.

до 240В

эфф.

с частотой от 45Гц до 440Гц.

Включите питание прибора и подождите появления на экране окна

осциллограмм. Нажмите кнопку Storage

, выберите меню Storage в верхней

ячейке меню и нажмите кнопку, соответствующую ячейке меню Factory .

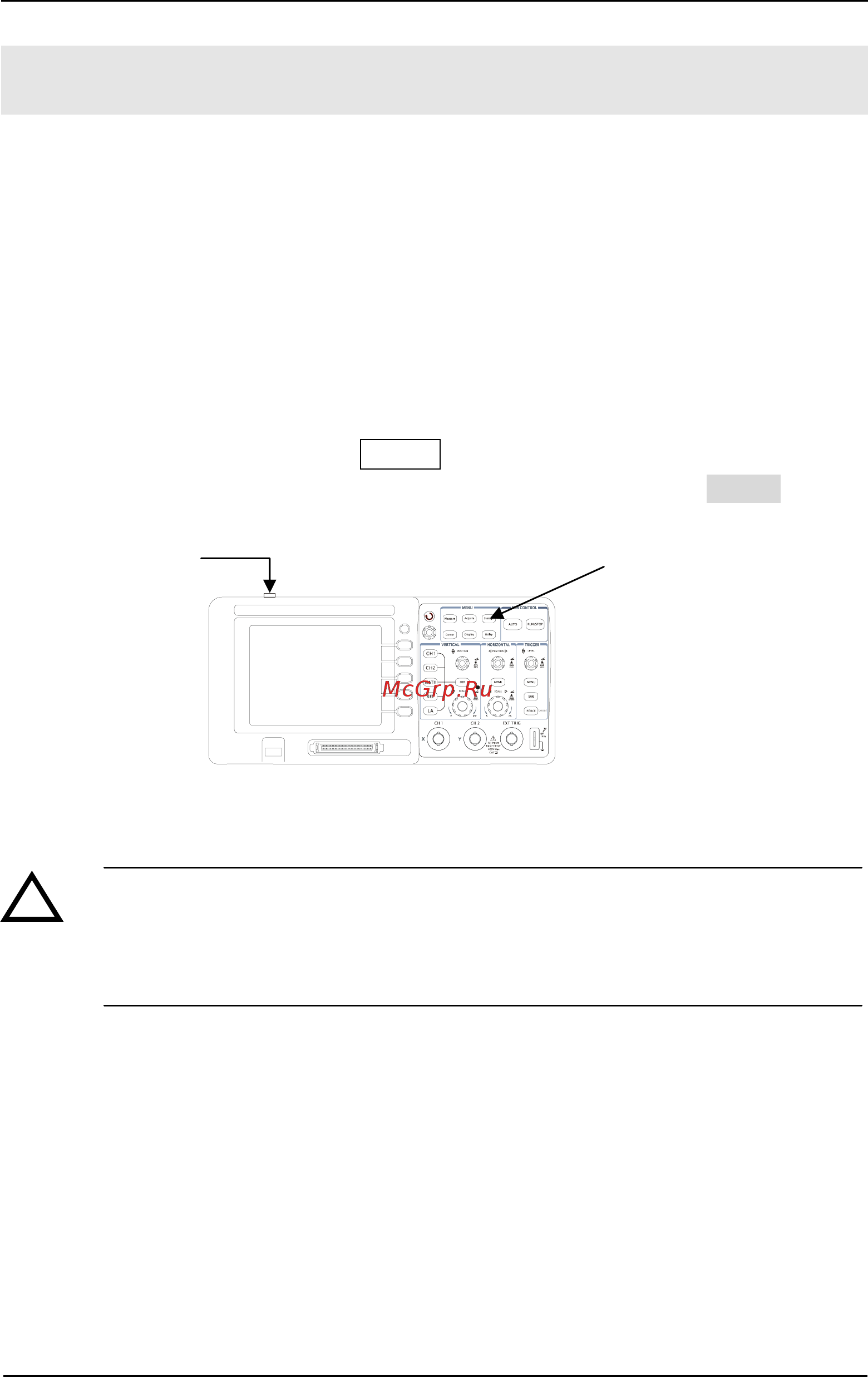

Рисунок 1-5

ОСТОРОЖНО!

Во избежание электрошока убедитесь, что осциллограф правильно

заземлен.

2．Подайте сигнал на вход осциллографа.

① Установите переключатель на пробнике в положение 10X и подключите

пробник к разъему канала 1 осциллографа. Для этого совместите

положение выступов на разъеме BNC CH 1 осциллографа с пазами

кабельного разъема пробника, вставьте разъем пробника в

разъем

осциллографа и поверните замок разъема пробника вправо до щелчка.

Подключите контакт заземления и наконечник пробника к

соответствующим контактам выхода PROBE COMP.

Кнопка

ПИТАНИЕ

Кнопка Storage

(СОХРАНЕНИЕ)
