RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-11

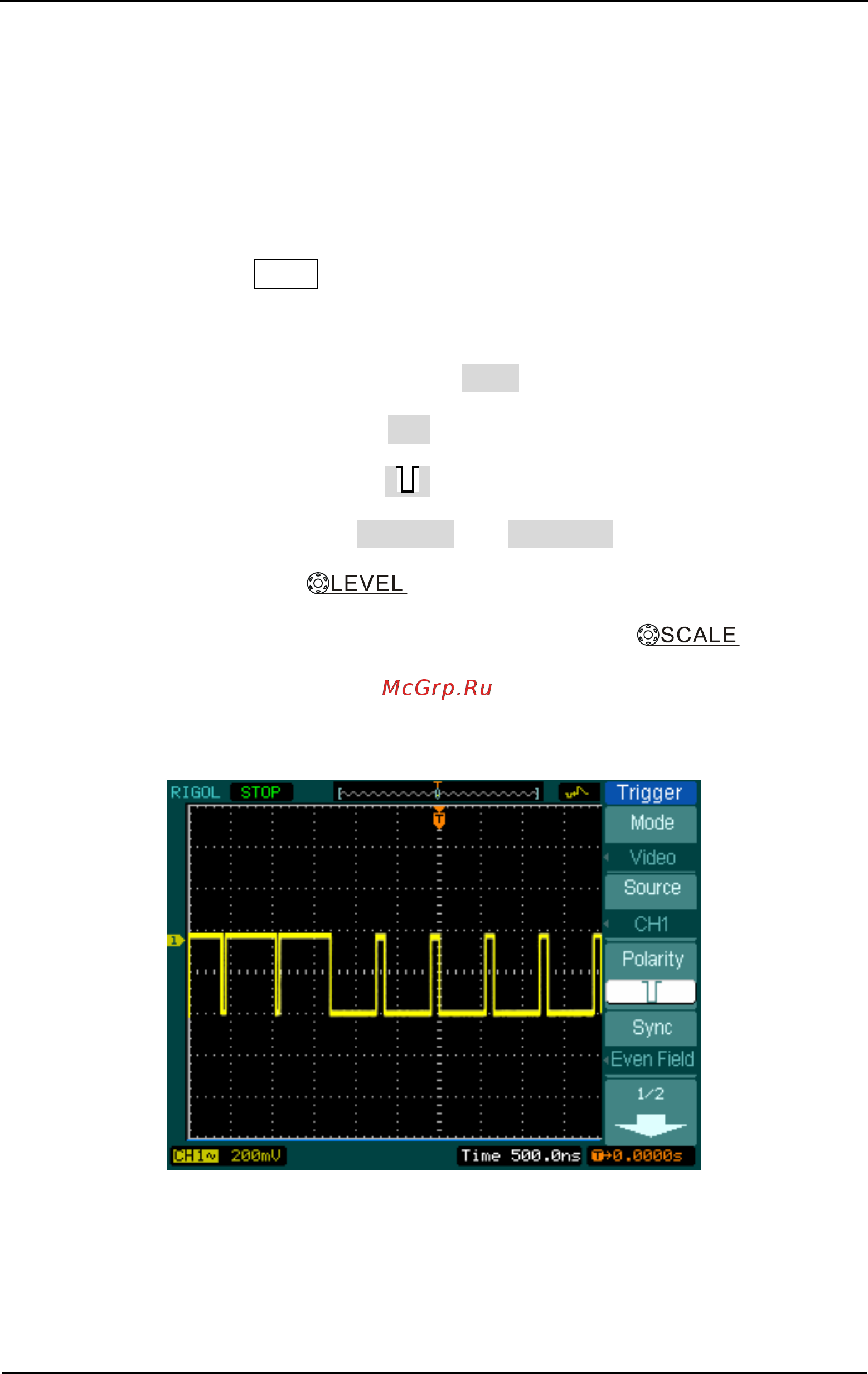

Пример 7: Запуск по видеосигналу
Проверка видеосхемы в приборе DVD. Используйте запуск АО видеосигналу для
получения стабильного изображения.
Запуск по полям видеосигнала.
Для запуска от синхроимпульса поля видеосигнала, выполните следующее.
1. Нажмите кнопку MENU в зоне TRIGGER (ЗАПУСК) для вывода на экран
меню запуска Trigger.
2. Нажмите Mode для выбора режима Video.
3. Нажмите Source для выбора CH1 как источника сигнала.
4 Нажмите Polarity для выбора
5 Нажмите Sync для выбора Odd Field или Even Field
6 Вращением регулятора
добейтесь устойчивого изображения.
7 Вращением горизонтального регулятора масштаба
добейтесь
полного отображения сигнала на экране.
Рисунок 3-7
Осциллографы серии DS1000 позволяют производить запуск по
