RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-10

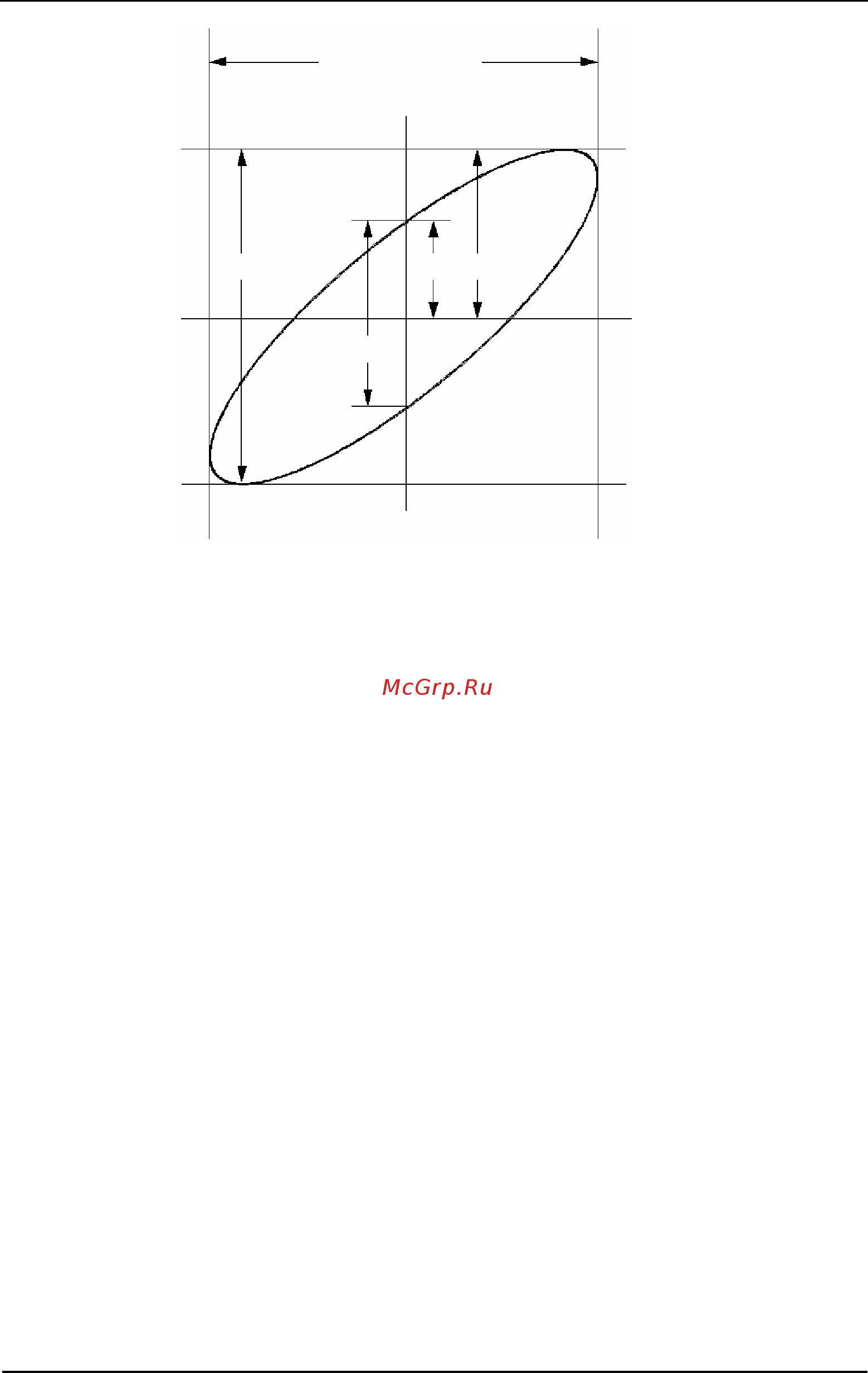

Рисунок 3-6
Sin=A/B или C/D где = сдвиг фаз (в градусах)между двумя сигналами.
Из формулы привёденной выше следует:
=±arcsin (A/B) или ±arcsin(C/D)
Если главная ось эллипса находится в I и III квадранте, значение должно
находиться в диапазоне (0~π/2) или (3π/2~2π). Если главная ось в I и III
квадранте, значение должно находиться в
диапазоне (π/2~π) или (π~3π/2).
