Rigol DS1102M [125/164] Курсорные измерения

RIGOL

Руководство по эксплуатации, Серия DS1000

2-96

Курсорные измерения

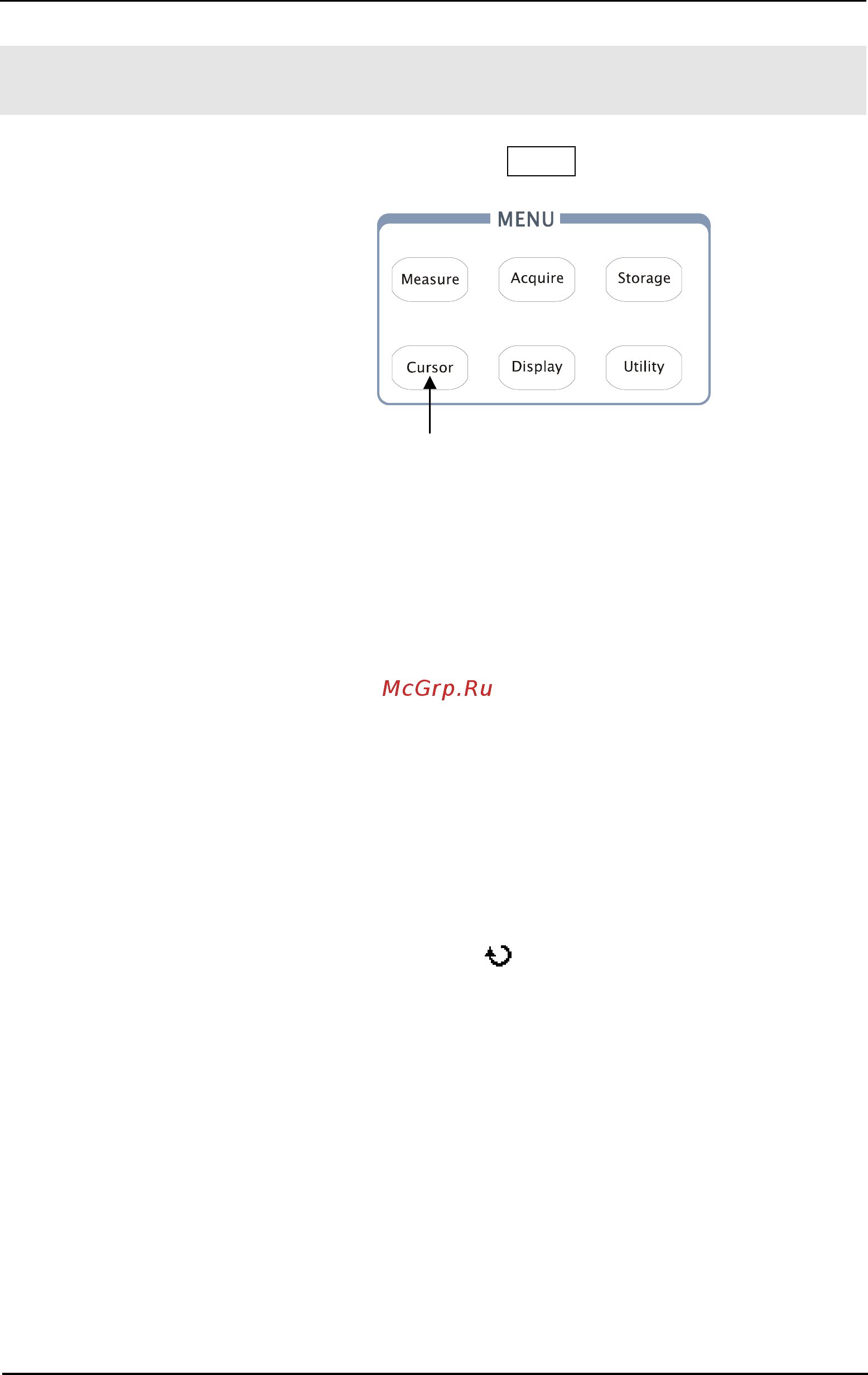

На рис. 2-119 показана расположение кнопки Cursor на передней панели.

Функция курсорных измерений имеет три режима: ручной, слежение и

автоматический.

1. Ручной: в этом режиме на экране имеются два параллельных курсора. Вы

можете передвигать курсоры, чтобы осуществлять измерения напряжения

или временных интервалов на осциллограмме. Измеренные значения будут

отображаться в рамках внизу меню. Прежде, чем использовать курсоры Вам

следует убедиться, что Вы установили источник сигнала как канал для

измерения.

2. Слежение: в этом режиме на экране курсор отображается в виде

перекрестья. Перекрестье курсора устанавливает свое положение на

форме сигнала автоматически. Вы можете изменять горизонтальное

положение курсора вдоль формы сигнала вращением

многофункционального регулятора （

） . Осциллограф отображает

значения координат в рамках под меню.

3. Автоматическое измерение: этот режим иллюстрирует процесс

автоматического измерения. Осциллограф будет отображать с помощью

курсоров измеряемые параметры автоматически. В этом режиме курсоры

показывают физическое значение измеряемых величин.

ЗАМЕЧАНИЕ: режим автоматического измерения функции курсорных

измерений не действует, если не включен режим автоматического измерения

осциллографа.

Кнопка курсорных

измерений

Рисунок 2-119
