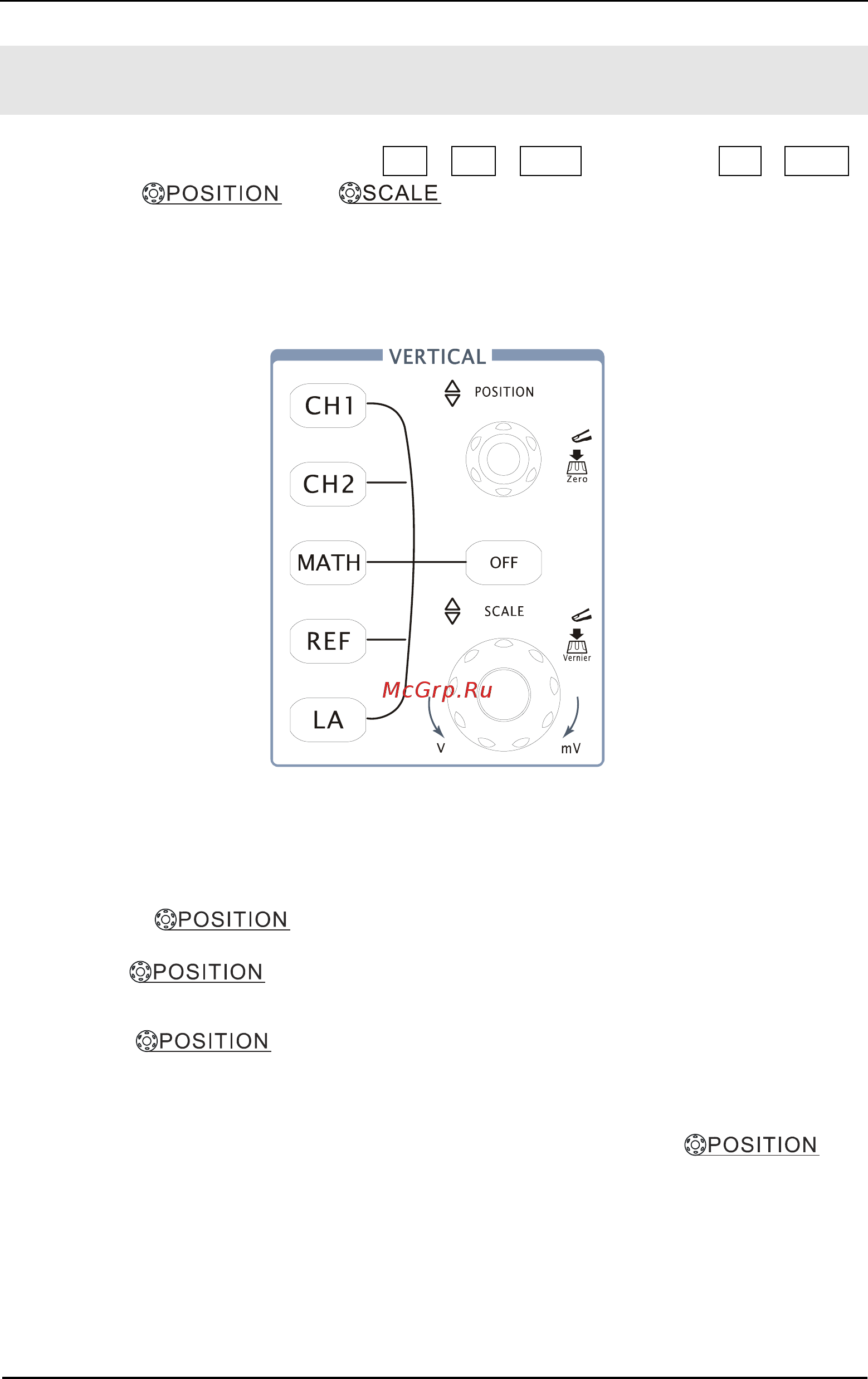

![Rigol DS1042M [22/164] Установки вертикальной системы](/views2/1302780/page22/bg16.png)
RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
1-14
Установки вертикальной системы
На рисунке 1-14 показаны кнопки CH1 , CH2 , MATH , REF , LA , OFF MENU ,
регуляторы и вертикальной системы. Следующие
примеры помогут вам понять действие этих регуляторов, кнопок и отображения
соответствующей информации в строке состояния. Это поможет Вам быть
познакомиться с установкой вертикальных параметров.
Рисунок 1-14
1. Перемещение осциллограммы по вертикали экрана при помощи
регулятора
.
Регулятор
позволяет перемещать осциллограмму сигнала по
вертикали, и это перемещение калибровано. Заметьте, что при повороте
регулятора
значение напряжения в течение короткого времени
отображается на экране, указывая, как далеко уровень земли сигнала находится
от центра экрана. Также заметьте, что маркер уровня земли на левой стороне
экрана перемещается в соответствии с действием регулятора
.
