Rigol DS1102M [67/164] Установки режима запуска по фронту edge
![Rigol DS1102CD [67/164] Установки режима запуска по фронту edge](/views2/1302780/page67/bg43.png)
RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-38

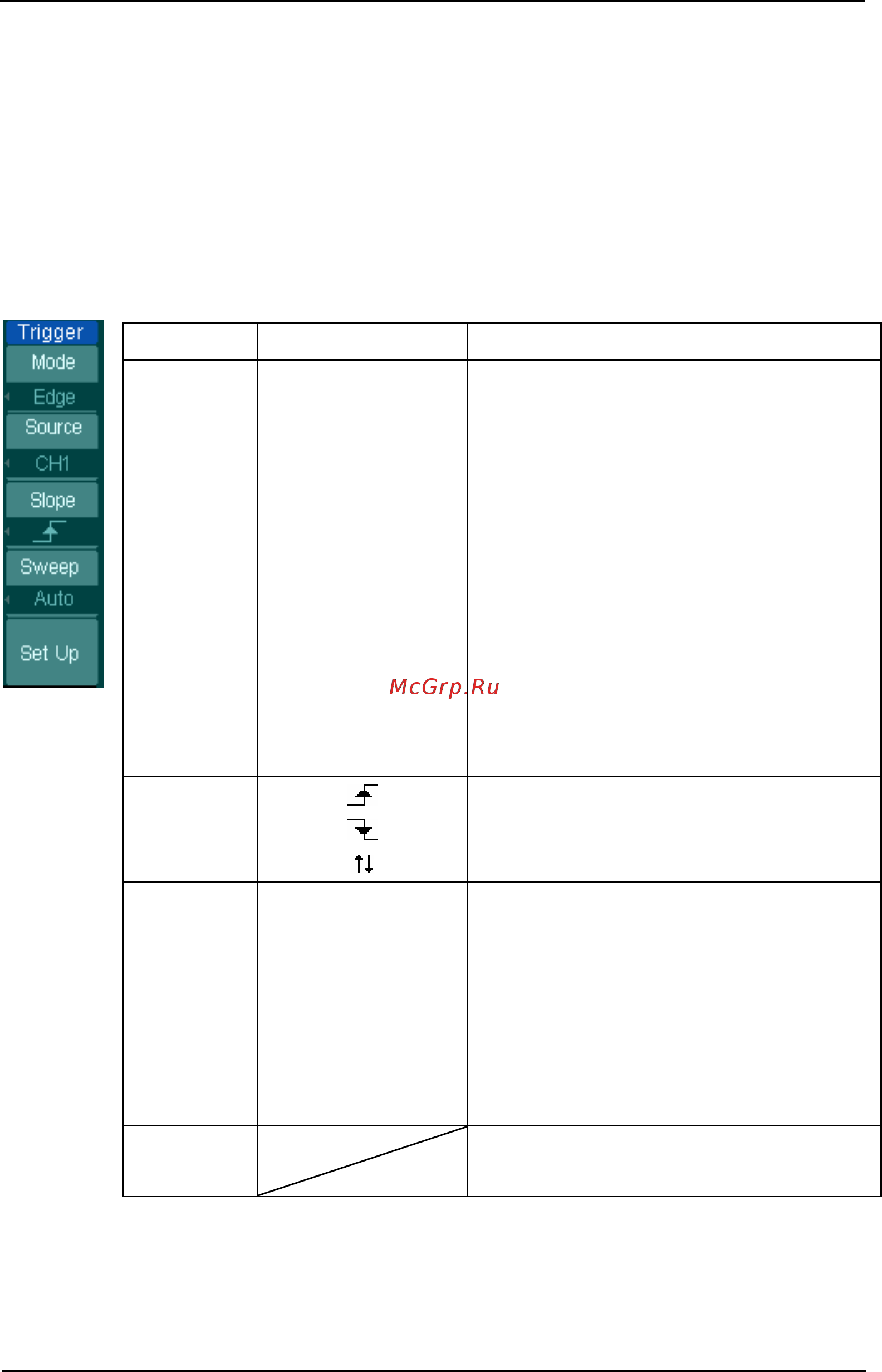

Установки режима запуска по фронту (Edge)
Запуск по фронту определяет, находится точка запуска на нарастающем или
спадающем фронте сигнала. Выбирайте этот режим, если необходим запуск по
нарастающему фронту, спадающему фронту или любому фронту.
Рисунок 2-42 Таблица 2-20
Меню Установки Комментарии
Source
CH1
CH2
EXT
EXT/5
AC Line
D15-D0
Источник сигнала запуска CH1
Источник сигнала запуска CH2
Источник сигнала запуска внешний
сигнал
Источник сигнала запуска внешний
сигнал, ослабленный в 5 раз
Источник сигнала запуска
напряжение сети
Источник сигнала запуска
цифровой канал D15-D0 (только в
осциллографах с логическим
анализатором)
Slope
Запуск по нарастающему фронту
Запуск по спадающему фронту
Запуск по любому фронту
Sweep
Auto
Normal
Single
Регистрация сигнала даже при
отсутствии сигнала запуска.
Регистрация сигнала только при
появлении сигнала запуска.
Однократная регистрация сигнала
при появлении сигнала запуска,
затем остановка.
Set up
Для перехода к меню установок см.
табл.2-38
