RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-7
Пример 5: Использование курсорных измерений
Наиболее часто применяемые 20 параметров могут быть автоматически
измерены с помощью осциллографа. Также эти параметры можно измерить,
используя курсоры. Вы можете использовать курсоры для быстрых временных
измерений и измерений напряжения сигнала.
Измерение частоты первой гармоники.
Для измерения резонансной частоты, используя нарастающий фронт сигнала,
проделайте следующее.
1. Нажмите кнопку Cursor для вызова на экран
меню курсорных измерений.
2. Нажмите Mode для выбора режима Manual .
3. Нажмите Type для выбора X.
4. Вращением многофункционального регулятора (
) совместите курсор A с
основным пиком сигнала.
5. Вращением многофункционального регулятора (
) совместите курсор B с
ближайшим к основному пиком сигнала.

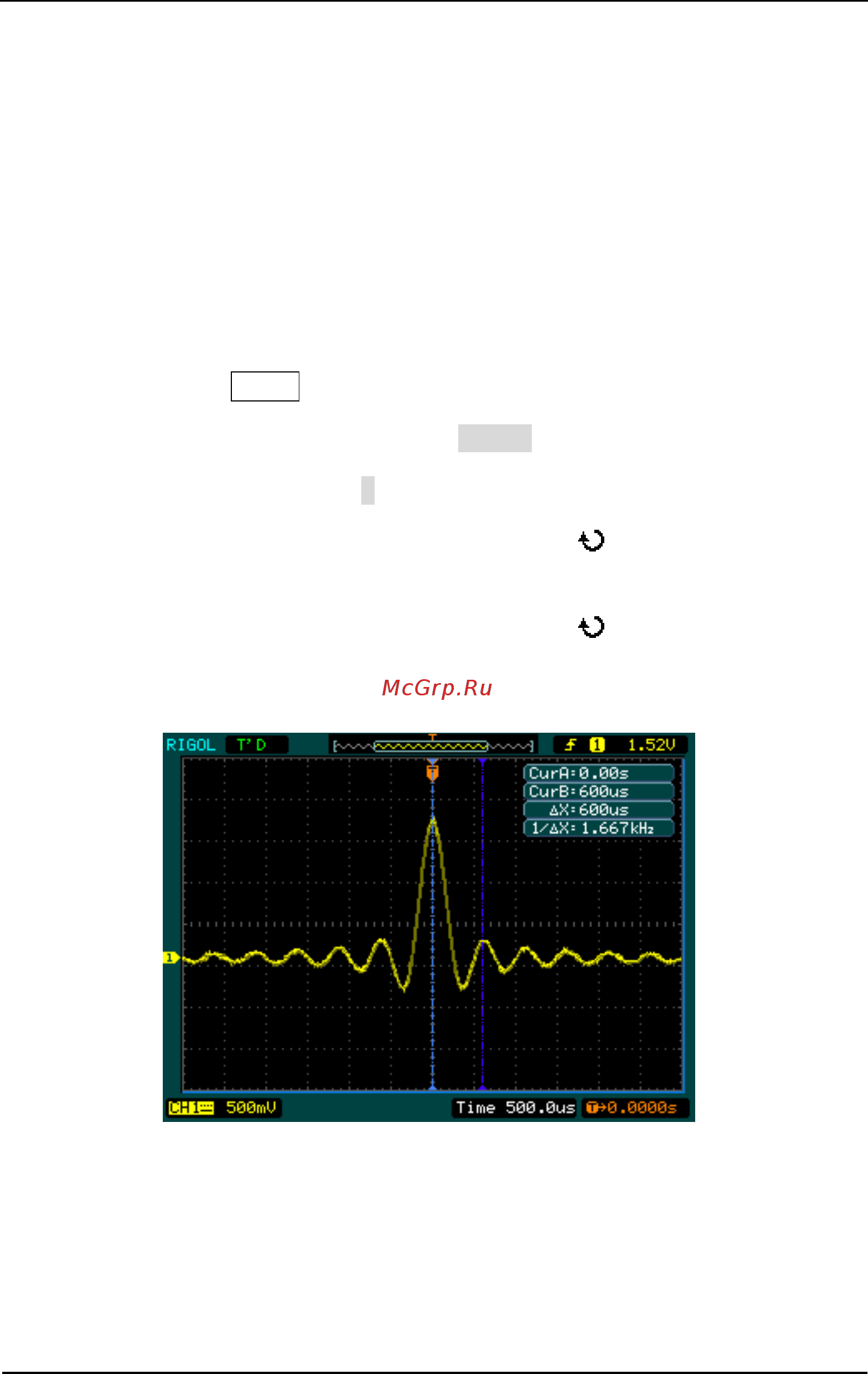

Рисунок 3-4
После этого Вы можете увидеть значения интервала времени между
курсорами и частоты.
