RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-6

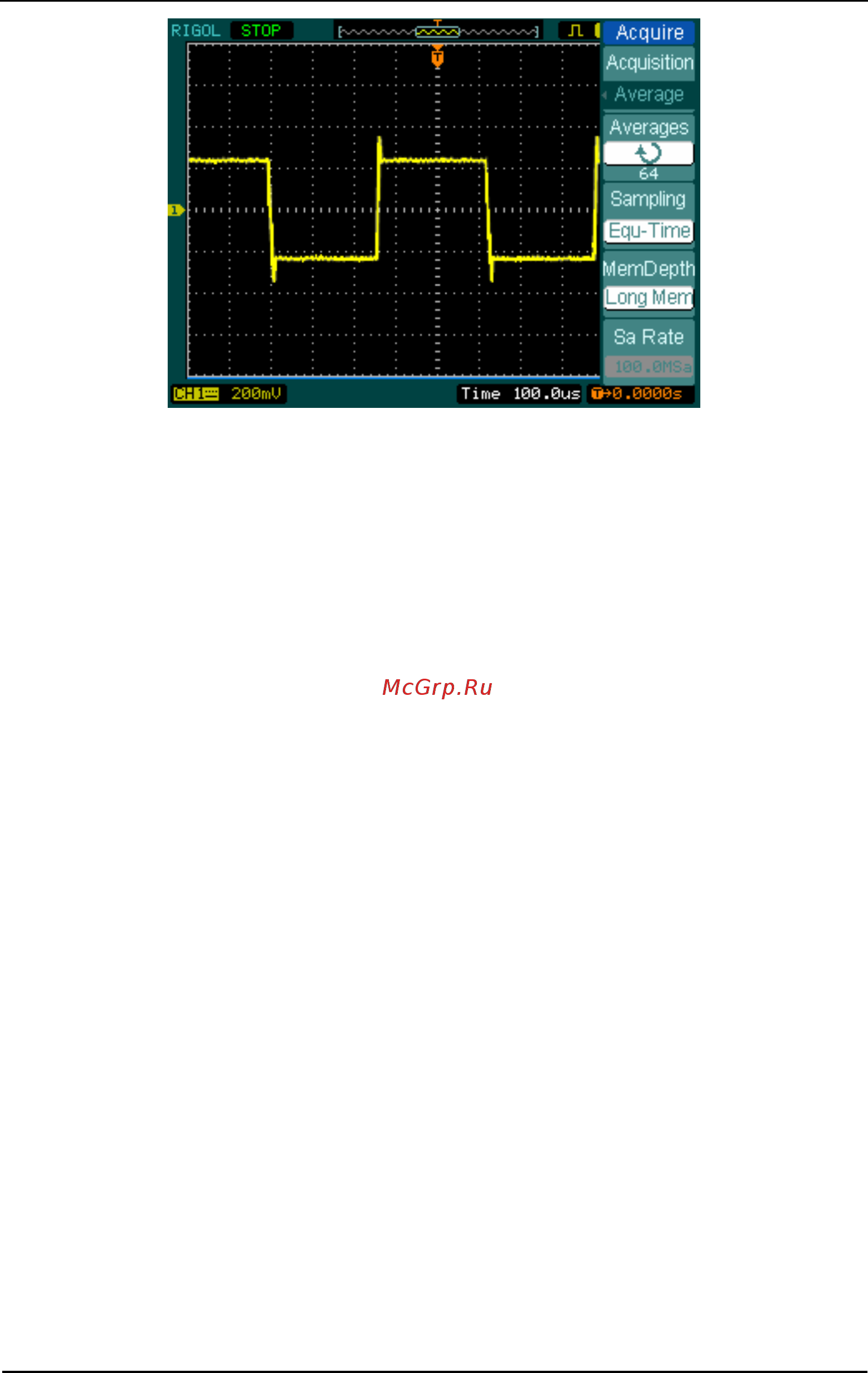

Рисунок 3-3
(2) Визуально уменьшить шум можно также с помощью снижения
яркости сигнал
ЗАМЕЧАНИЕ: скорость обновления будет ниже при включении режима
регистрации с усреднением.
