Изучение системы запуска

Система запуска определяет момент начала регистрации данных и

отображения формы сигнала осциллографом. При правильно настроенной

системе запуска изображение формы сигнала будет стабильным, а пустой

экран преобразится в четкие осциллограммы.

Когда осциллограф начинает регистрировать сигнал, он сохраняет

определенное количество данных достаточное для изображения формы

сигнала слева от точки запуска. Осциллограф продолжает регистрировать

сохранять данные после выполнения условий запуска в достаточном

количестве для отображения формы сигнала справа от точки запуска.

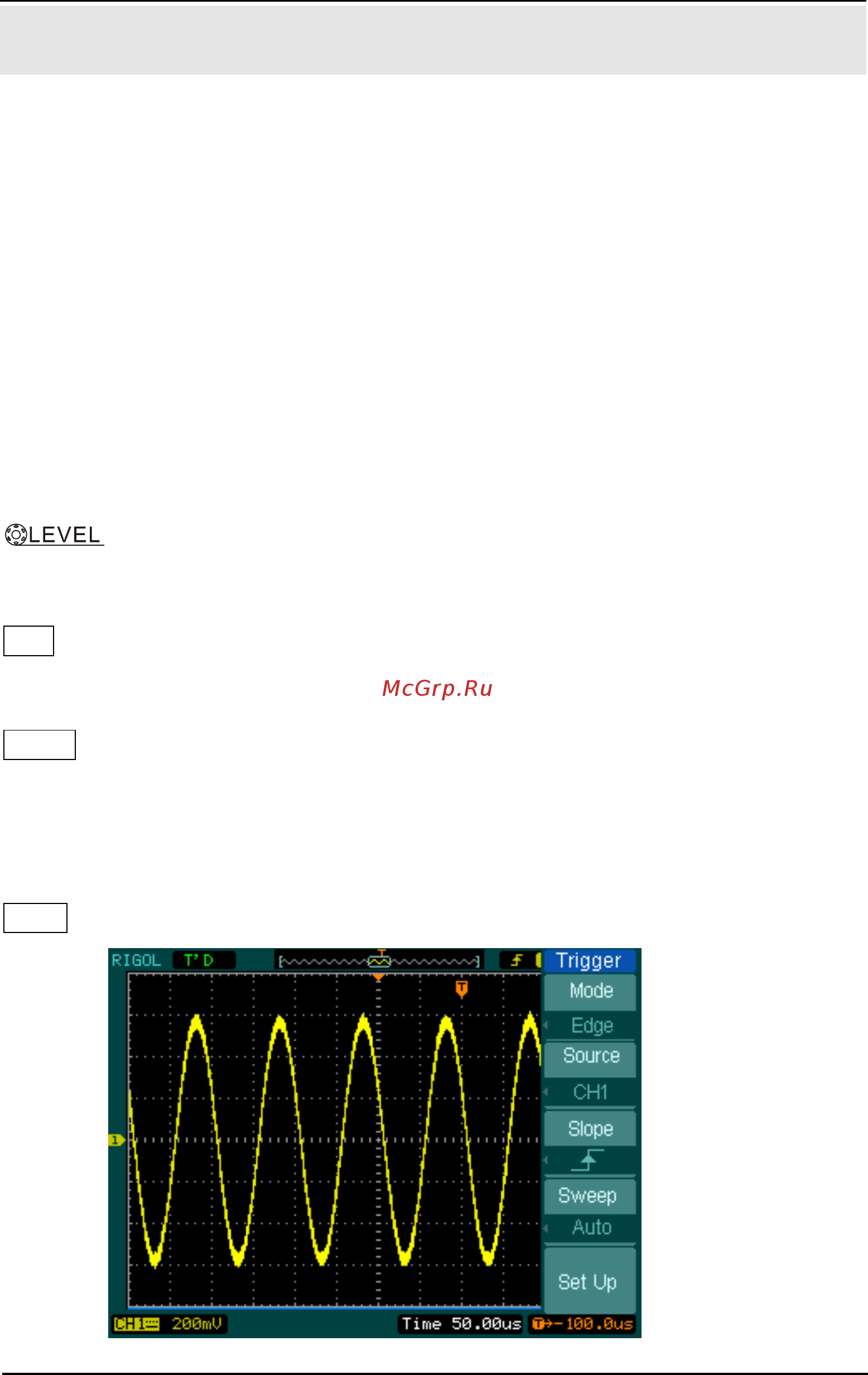

Зона элементов управления запуском на передней панели включает в себя

один регулятор и три кнопки:

: регулятор, который устанавливает уровень запуска, нажатие на его

ручку приводит к установке нулевого уровня запуска.

50%: специальная кнопка с единственным действием – установка уровня

запуска в точку середины размаха по вертикали сигнала запуска.

FORCE: специальная кнопка при нажатии которой происходит форсирование

события запуска, т.е. осциллограф воспринимает ее действие как выполнение

условий запуска. Она используется, главным образом, при нормальном и

однократном режимах запуска.

MENU: кнопка вывода на экран меню управления системой запуска.
