RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-79

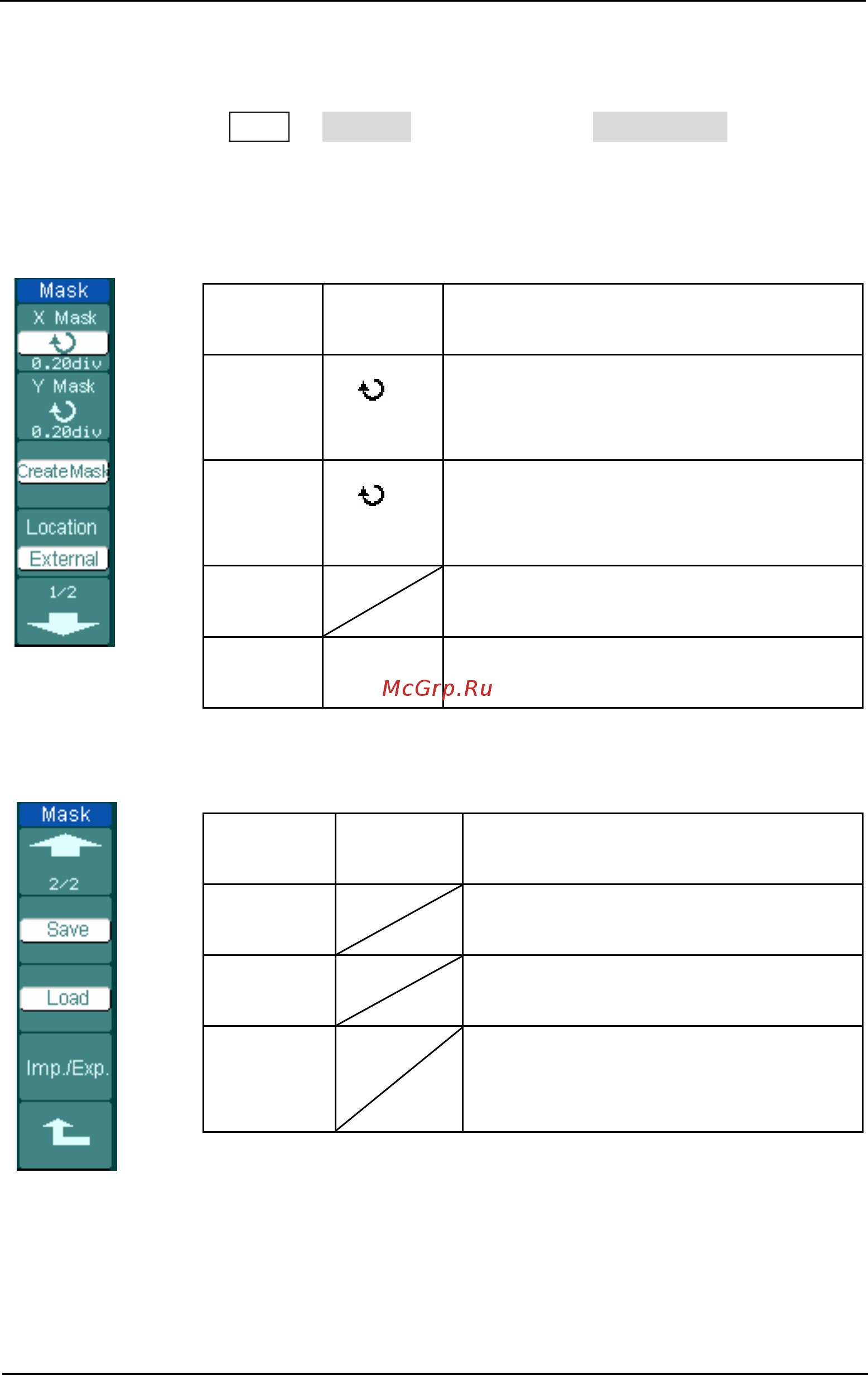

Установки маски
Нажмите на кнопку UtilityÆ Pass/Fail (Годен/Нет) Æ Mask Setting для вызова
следующего меню.
Таблица 2-60
Меню Устано
вки
Комментарии
X Mask
< x div>
Установить горизонтальный допуск
формы сигнала
(0.04дел.-4.00дел.)
Y Mask
< y div>
Установить вертикальный допуск
формы сигнала
(0.04дел.-4.00дел.)
Create
Mask
Создать тестовую маску в
соответствии с выше допусками
Location
Internal
External
Выбрать память для сохранения
файла маски
Таблица 2-61 при сохранении во внутренней памяти
Меню Установ
ки
Комментарии
Save
Сохранить созданную тестовую
маску во внутренней памяти
Load
Вызвать файл настройки маски из
внутренней памяти
Imp./Exp.
Перейти к меню Imp./Exp.
(аналогично соответствующему
меню REF см. табл. 2-10)
Рисунок 2-94
Рисунок 2-95
Рисунок 2-96
