RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-78

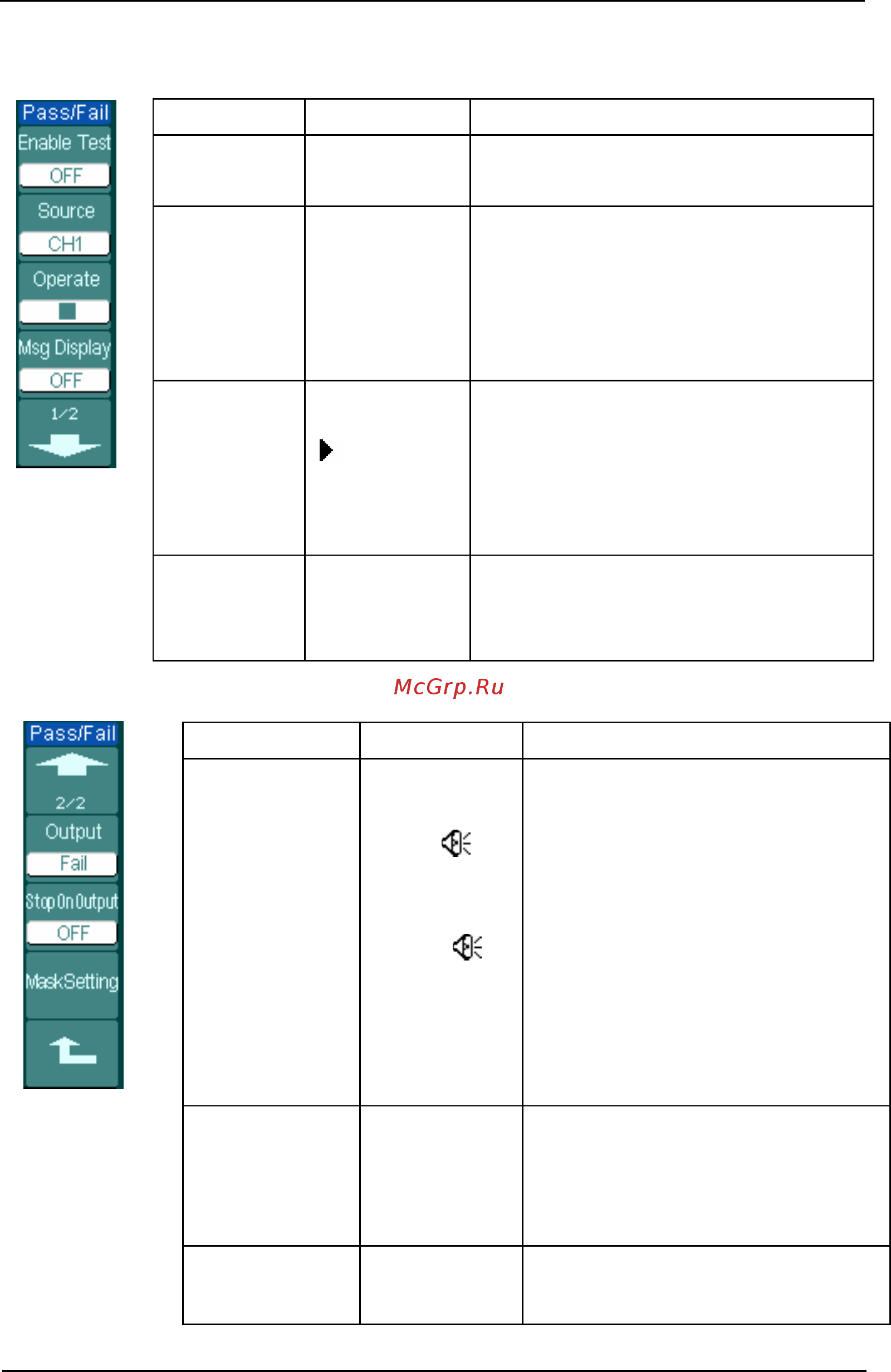

Таблица 2-58
Таблица 2-59
Меню Установки Комментарии
Output
Fail
Fail +
Pass
Pass +
Выходной сигнал при
определении состояния Fail
Выходной сигнал и звуковой
сигнал при определении
состояния Fail
Выходной сигнал при
определении состояния Pass
Выходной сигнал и звуковой
сигнал при определении
состояния Pass
Stop
on Output
ON
OFF
Остановка проверки после
появления выходного сигнала.
Продолжение проверки после
появления выходного сигнала.
Mask Setting Вызов меню установок маски
Меню Установки Комментарии
Enable Test
ON
OFF
Включение/выключение теста
Pass/Fail (Годен/Нет)
Source
CH1
CH2
Выберите для проверки Pass/Fail
(Годен/Нет) CH1
Выберите для проверки Pass/Fail
(Годен/Нет) CH2
Operate
Проверка Pass/Fail (Годен/Нет)
остановлена, нажмите для запуска
Идёт проверка Pass/Fail
(Годен/Нет), нажмите для
остановки.
Msg display
OFF
ON
Включение/выключение
отображения информации
Pass/Fail (Годен/Нет)
Рисунок 2-92
Рисунок 2-93
