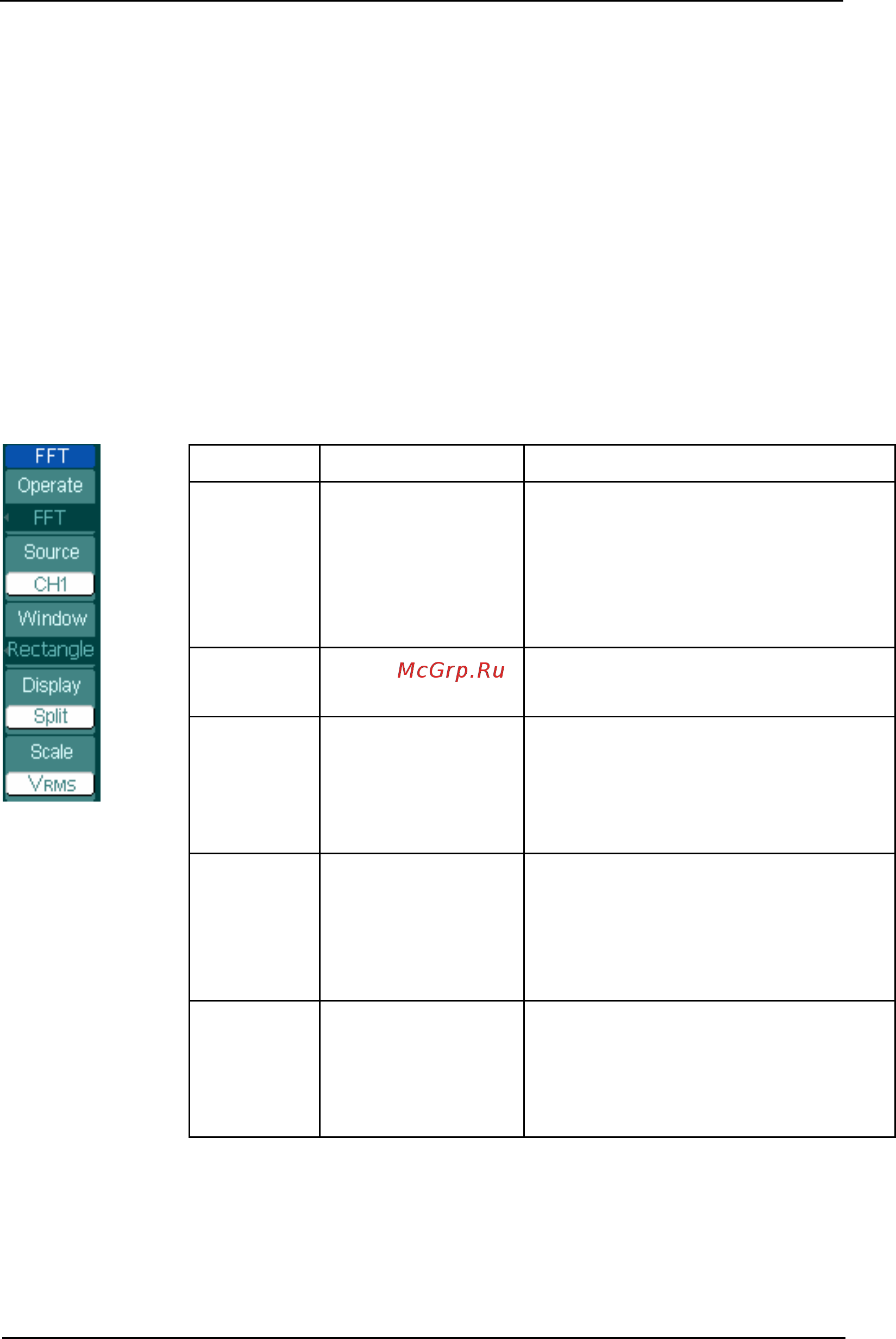

I. Использование быстрого преобразования Фурье
(FFT)
Быстрое преобразование Фурье позволяет математически перевести
временной сигнал в его частотные компоненты. Результат быстрого
преобразования Фурье полезен в следующих случаях:
• измерение коэффициента гармоник и искажений в системах;
• шумовая характеристика источников питания постоянного тока;
• анализ механических колебаний.
Рисунок 2-17 Таблица2-6
Меню Установки Комментарии
Operate
A+B
A-B
A×B
FFT
<БПФ>
сложить источник A и источник B
вычесть источник B из источника
A
умножить источник B на
источник A
быстрое преобразование Фурье
Source
CH1
CH2
выбор CH1 или CH2 в
качестве источника FFT (БПФ)
Window
Rectangle
Hanning
Hamming
Blackman
Выбор окна для FFT (БПФ)
Display
Split
Full screen
Отобразить результат FFT (БПФ)
на половине экрана
Отобразить результат FFT (БПФ)
на полном экране
Scale
Vrms
dBVrms
Выбрать в качестве единиц по
вертикали “Vrms (Вэфф)”.
Выбрать в качестве единиц по
вертикали “dBVrms (дБВэфф)”.
