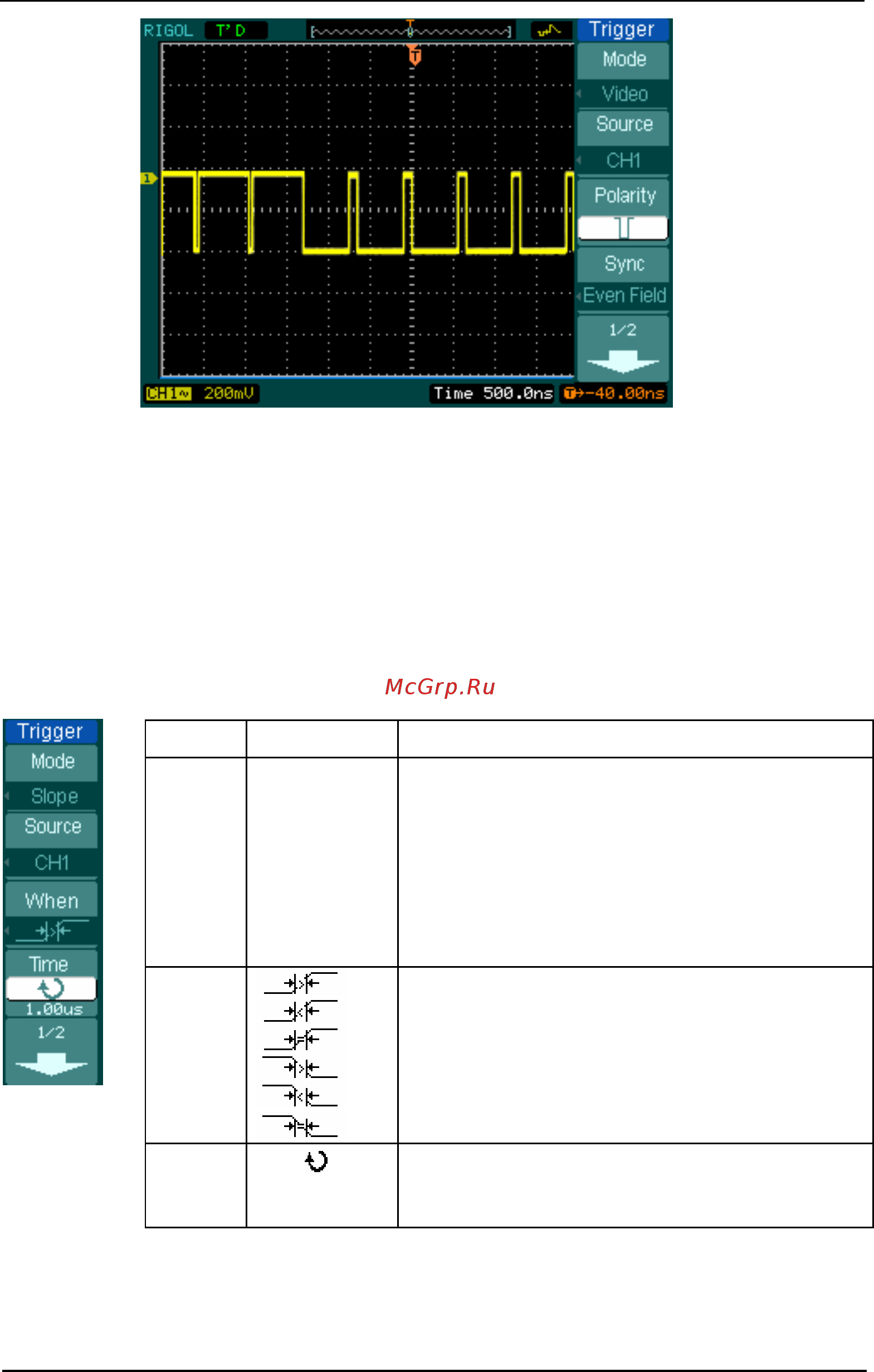

Рисунок 2-49: запуск от видеосигнала: синхронизация по полю
Запуск по наклону (SLOPE)
Установки наклона позволяют осуществлять запуск осциллограф от
положительно/отрицательного фронта сигнала определенной длительности.
Рисунок 2-50 Таблица 2－26 (часть первая)
Меню Установки Комментарии
Source
CH1
CH2
EXT
EXT/5
Источник сигнала запуска CH1
Источник сигнала запуска CH2
Источник сигнала запуска внешний
сигнал
Источник сигнала запуска внешний сигнал,
ослабленный в 5 раз
When
Выбор условия по длительности фронта
Time
<установка
д
лительности >
установка длительности фронта
