Rigol DS1102M [79/164] Осциллограф с логическим анализатором

RIGOL

Руководство по эксплуатации, Серия DS1000

2-50

Нарастающий（）или спадающий （） фронт： установите для

выбранного канала режим запуска по фронту и выберите нарастающий или

спадающий фронт. При совпадении установленного кода у остальных каналов

осциллограф будет запущен по определенному фронту в выбранном канале.

Даже если при совпадении установленного кода у остальных каналов не

выполняется условие по фронту выбранного канала, осциллограф запущен

не

будет.

Выбор фронта в качестве кодового условия

Вы можете выбрать условие фронта только в одном канале. Если вы

выбрали уже условие фронта для одного из каналов, а затем попытаетесь

это сделать для другого канала, то для предыдущего канала

автоматически будет принято условие произвольного уровня (X).

Запуск по длительности логического кода (Duration)

(осциллограф с логическим анализатором)

Запуск в определенное время при совпадении логического кода.

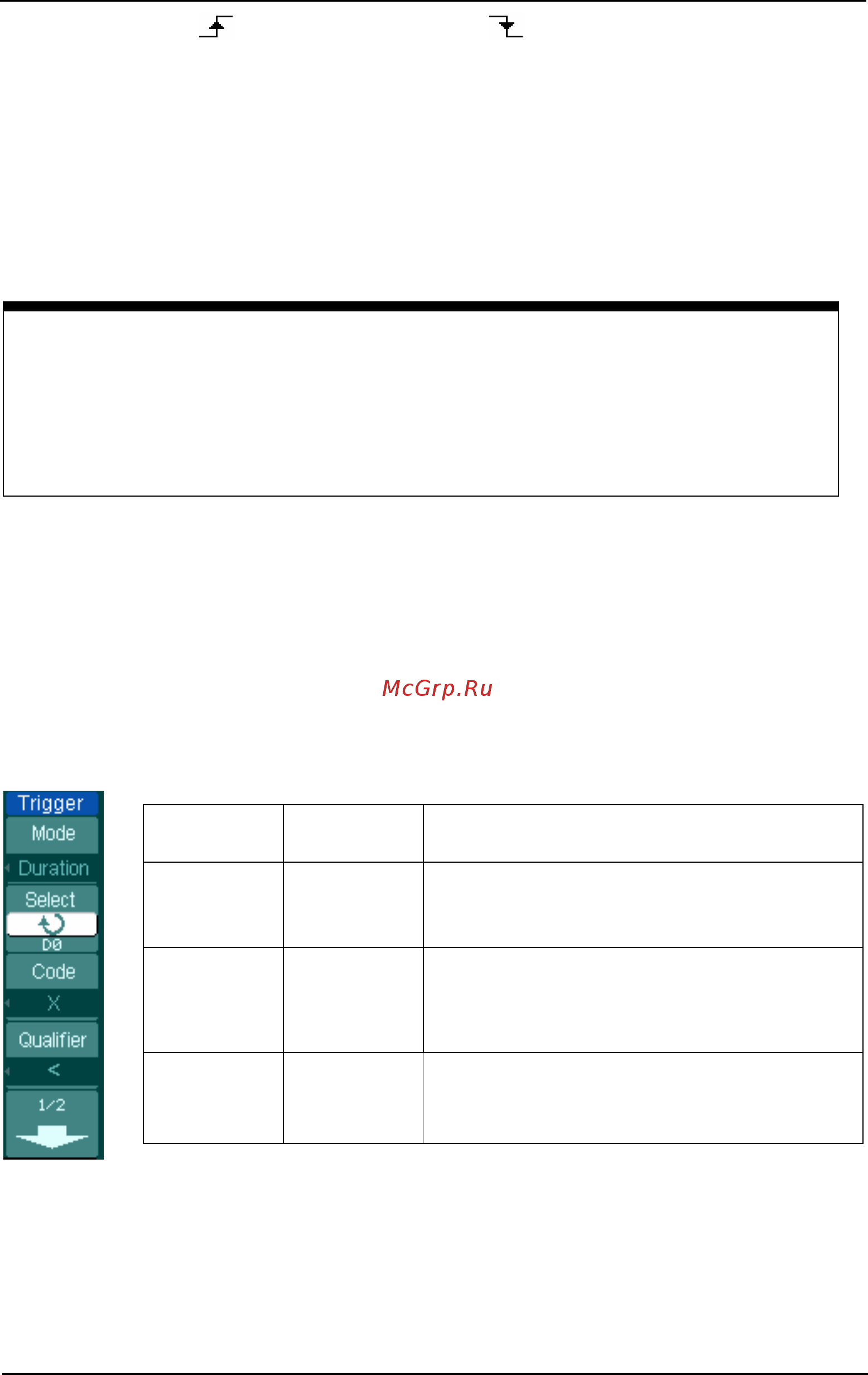

Рисунок 2-60 Таблица 2-36（часть первая）

Меню

Установк

Комментарии

Select D15-D0

выберите цифровой канал для

запуска по длительности логического

кода

Code

Высокий

Низкий

Любой

Qualifier

Выбор условия ограничения времени
