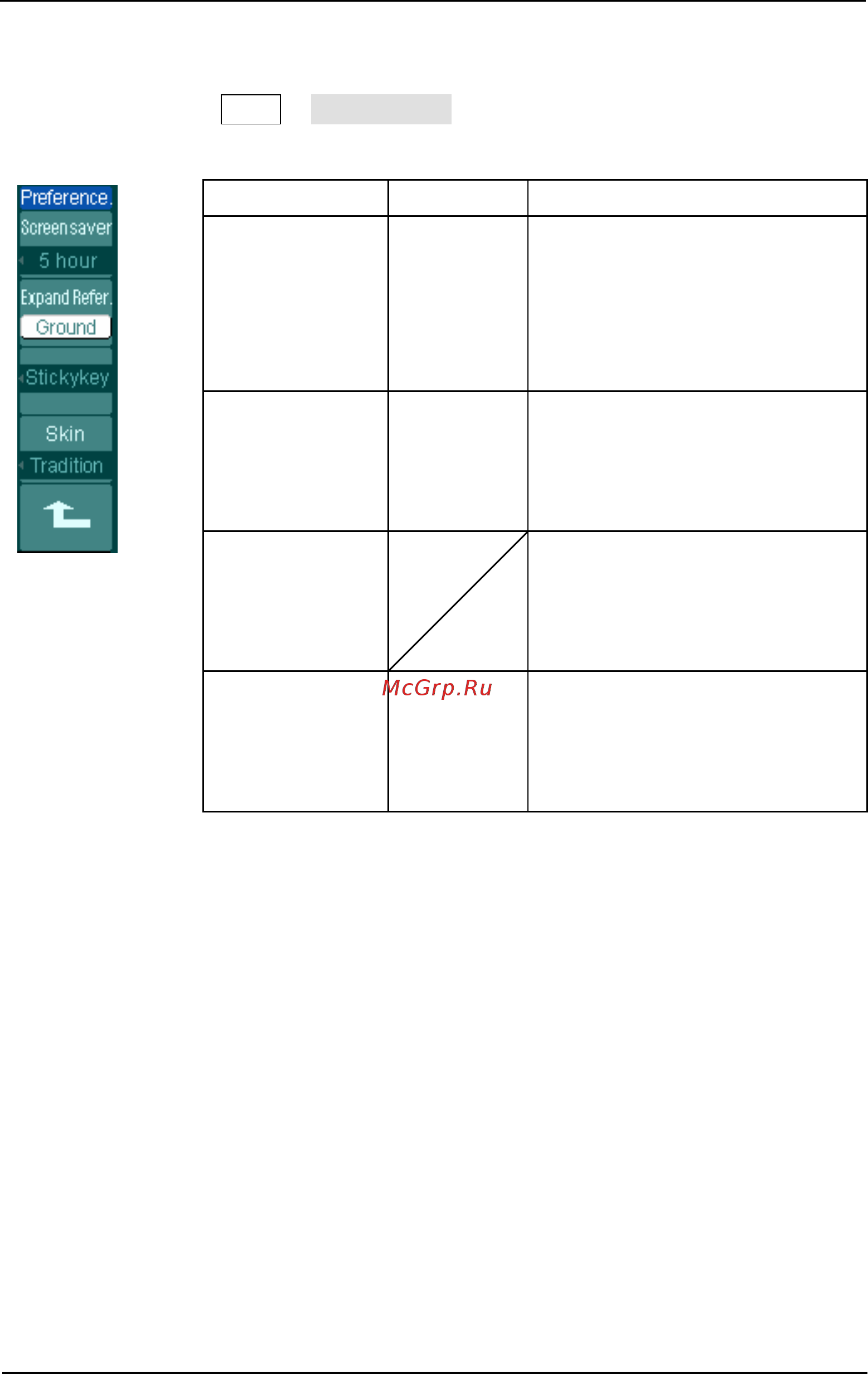

Меню Prereferences
Нажмите на кнопку UtilityÆ Prereferences для вызова следующего меню.
Таблица 2-57
Меню Display Комментарии
Screen saver
1 min
.
.
5 hour
OFF
Выбор времени выключения
экрана
Expand Refer.
Ground
Center
Выбор вертикального
базового уровня для
отображения аналогового
сигнала
Sticky key
Включение/выключение
состояния Sticky для CH1,
CH2, MATH, REF, уровня
запуска и смещения запуска
Skin
Classical
Modern
Tradition
Succinct
Выбор вида экрана
ЗАМЕЧАНИЕ
Screen saver: эта функция позволит продлить срок службы
жидкокристаллического дисплея.
Expand prefer. (Базовый уровень): При изменении масштаба В/дел
(volts/div) для каналов Вы можете растягивать или сжимать сигнал
относительно уровня земли (Ground) или центра экрана (Center). При
выборе (Ground) и изменении масштаба В/дел для каналов положение уровня
земли на экране будет оставаться неизменным
.
Sticky key: Когда Вы изменяете вертикальное положение любой
осциллограммы при включенной функции Sticky (CH1, CH2, Math, Ref, Trig level
and Trig offset), уровень запуска или смещение запуска остается в старом
положении до следующей регулировки. В противном случае он перемещается
вместе с осциллограммой сигнала.
