Руководство по эксплуатации, Серия DS1000

2-2

 курсорные измерения （Cursor ）

 применение кнопок зоны RUN CONTROL (ПУСК) （AUTO , RUN/STOP ）

Изучение вертикальной системы

Установки каналов

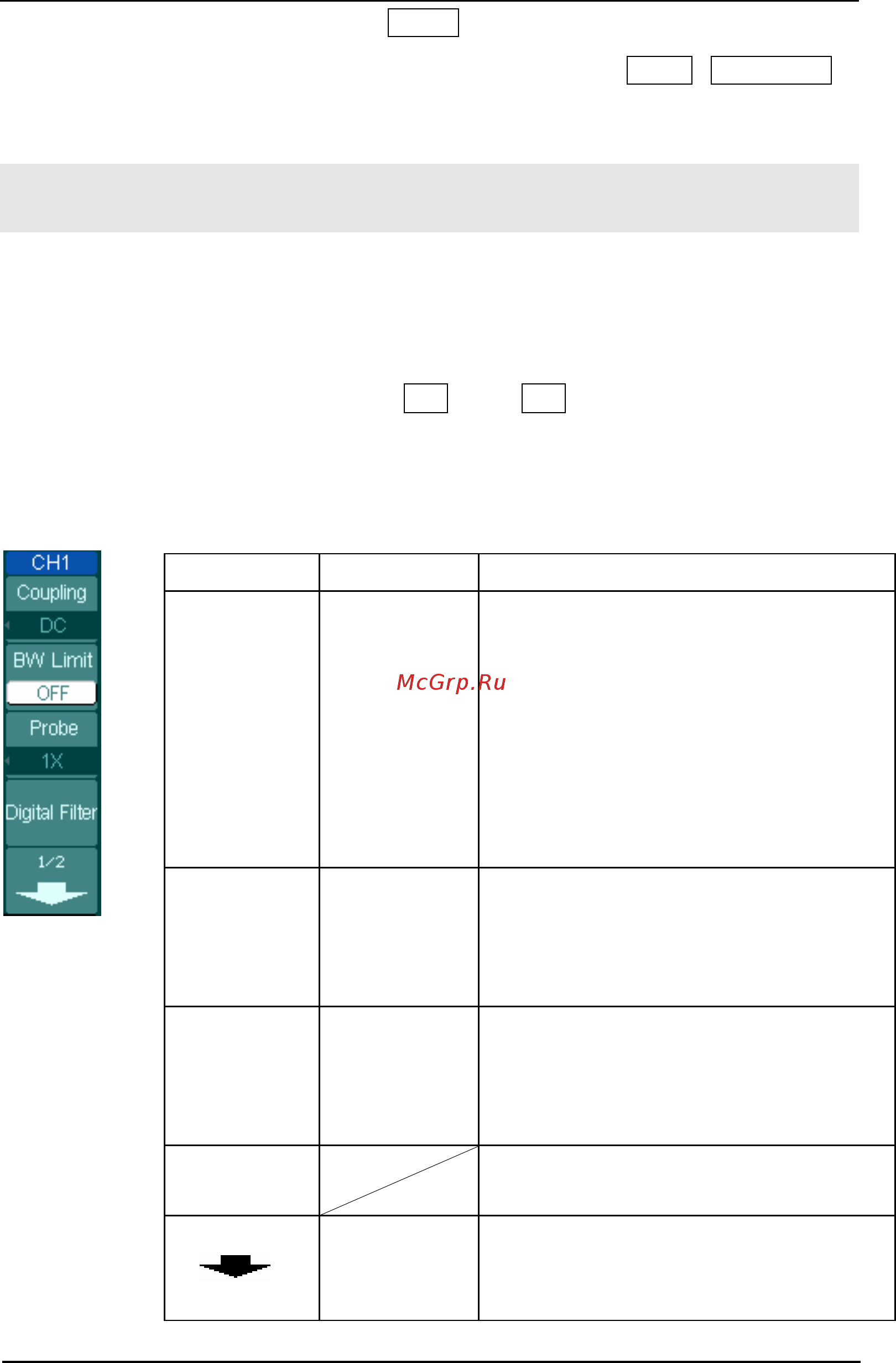

У каждого канала осциллографов серии DS1000 есть меню управления, которое

появляется после нажатия кнопок (CH1 или CH2). Установки всех пунктов

меню показаны в таблице ниже.

полную ширину полосы пропускания

Рисунок 2-1 Таблица2-1

Меню Установки Комментарии

Coupling

GND

Блокируется составляющую

постоянного тока во входном

сигнале.

Пропускаются обе составляющие и

постоянного, и переменного тока

входного сигнала.

Отключает входной сигнал.

BW Limit

OFF

Ограничивает ширину полосы

пропускания канала до 20MHz для

уменьшения шумов экрана.

Полная полоса пропускания.

Probe

10X

100X

1000X

Данная установка позволяет

настроить коэффициент ослабления

пробника для правильных

показаний по вертикали.

Digital filter

Установки цифрового фильтра (см.

таблица 2-4)

1/2

Переход к следующей части меню

(далее этот символ приводится без

комментариев)
