RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
1-11
Применение набора цифровых пробников
(осциллограф с логическим анализатором)
1. Выключите питание исследуемого устройства во избежание короткого
замыкания. Поскольку напряжение в исследуемой схеме на этом шаге
отсутствует, Вы можете оставить осциллограф включенным.
2. Подключите разъем кабеля для логических сигналов (модель: FC1868)
входу логического анализатора осциллографа. Подключите другой конец
кабеля для логических сигналов активную головку для логических сигналов
(модель: LH1116). Идентификаторы расположены
в каждом конце плоского
кабеля и подключение возможно только одним способом. Ненужно
выключить электропитание вашего осциллографа при подключении кабеля.

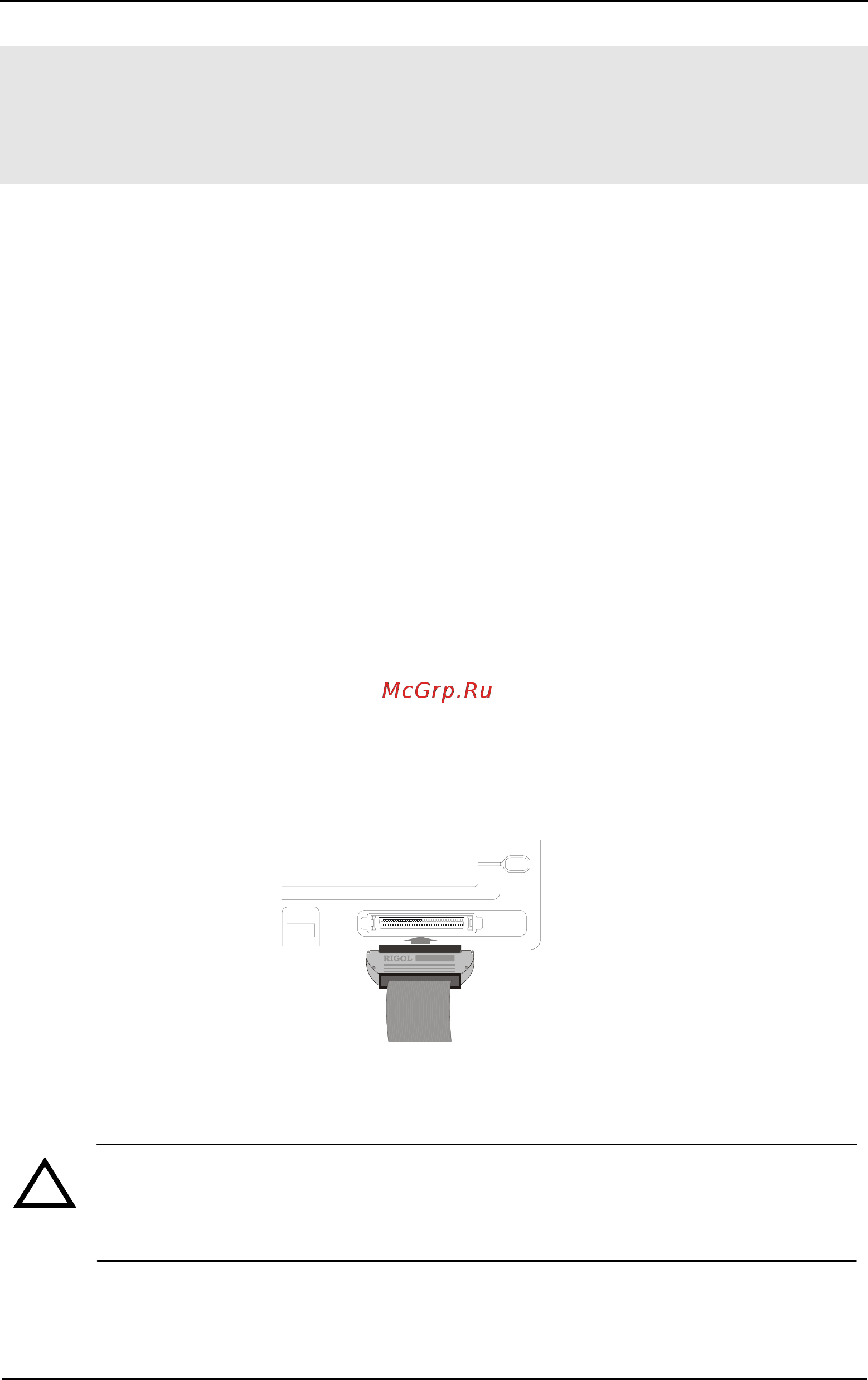

Рисунок 1-10
ВНИМАНИЕ!：используйте только модели FC1868, LH1116, TC1100 и
LC1150 производства RIGOL специально поставляемые для
осциллографов с логическим анализатором.
!
