RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
1-12

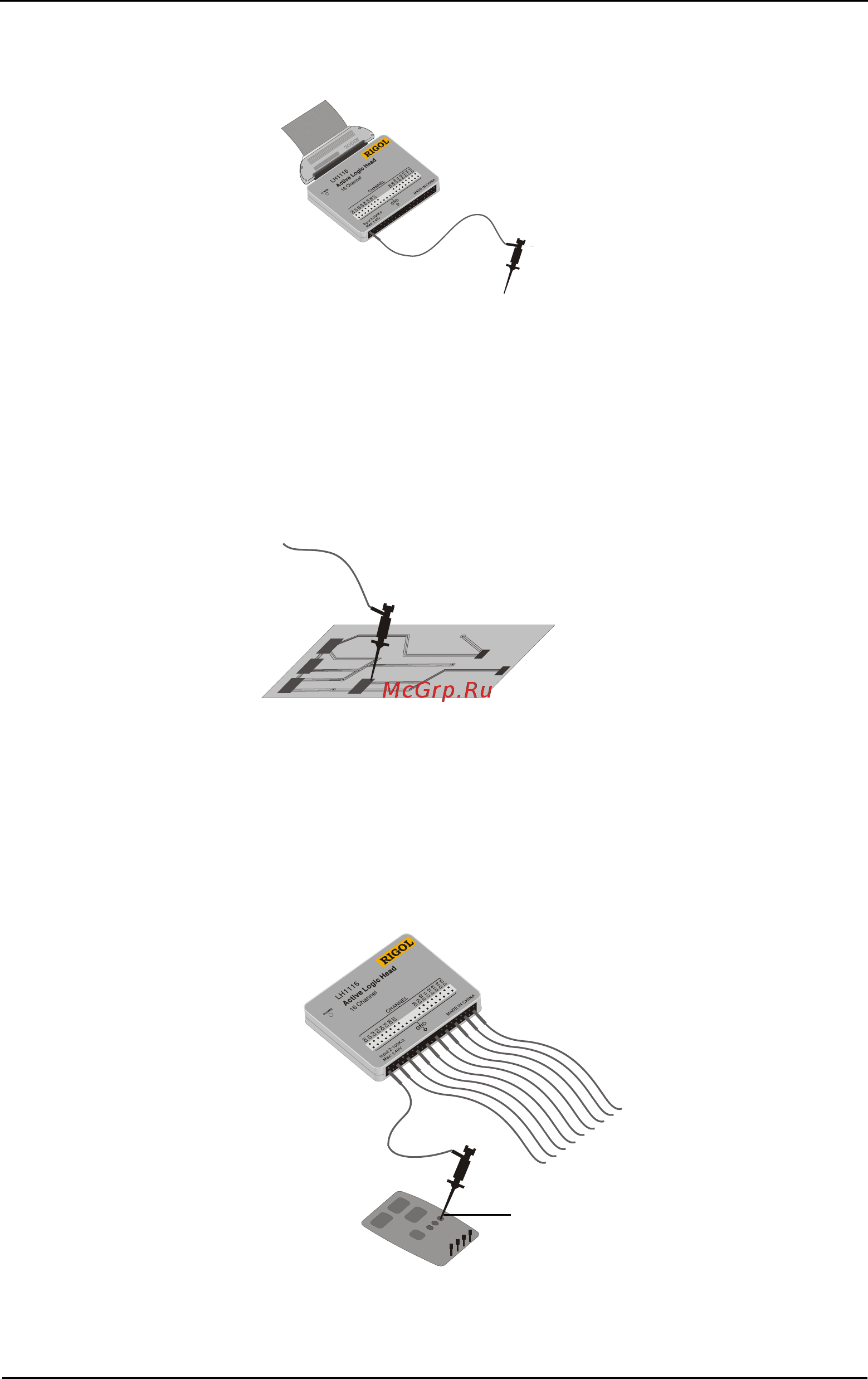

3. Подключите один зажим с соединительным проводом; убедитесь в качестве
подключения.
Рисунок 1-11
4. Проверьте наличие сигнала от испытываемой схемы при помощи этого
канала.
Рисунок 1-12
5. Не забыть соединять канал заземления к соответствующему контакту
заземления испытываемое устройство.
Рисунок 1-13
Зажим
с соединительным
проводом
заземление
