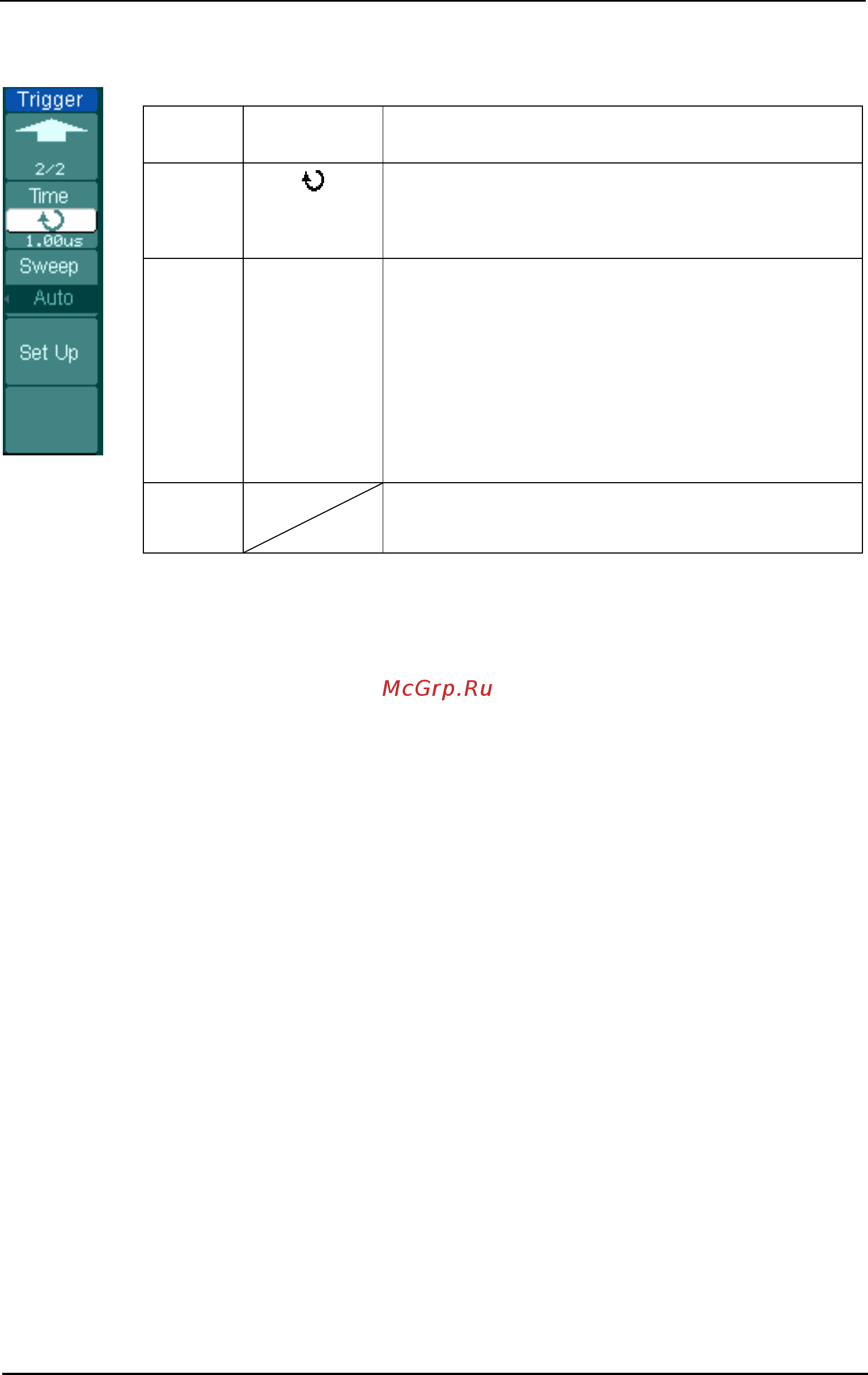

Рисунок 2-61 Таблица 2-37（вторая часть）
Меню
Установк
и
Комментарии
Time
<
установка
времени
>
Установка значения времени
Sweep
Auto
Normal
Single
Регистрация сигнала даже при отсутствии
сигнала запуска.
Регистрация сигнала только при
появлении сигнала запуска.
Однократная регистрация сигнала при
появлении сигнала запуска, затем
остановка.
Set up
Для перехода к меню установок см.
табл.2-40
Ключевые замечания:
H（High (Высокий)）： высокий логический уровень: напряжение выше
установленного порога.
L（Low (Низкий)）： низкий логический уровень: напряжение ниже
установленного порога.
X（Ignore (Любой)）： не определен; если эта установка сделана для всех
каналов, то запуск осциллографа производиться не
будет.
Qualifier (Сравнение)：таймер включается при совпадении кода
. Запуск
осциллографа происходит при выполнении
временного условия.
