RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
3-12
синхроимпульсу нечётного или чётного поля. Это необходимо для того, чтобы
избежать путаницы при одновременном запуске по синхроимпульсу нечётного
или чётного поля. Необходимо только выбрать Odd field или Even field (см. п.5
выше).
Запуск по синхроимпульсу строки
1. Нажмите кнопку MENU в зоне TRIGGER (ЗАПУСК) для вывода на экран
меню запуска Trigger.
2. Нажмите Mode для выбора режима Video.
3. Нажмите Source для выбора CH1 как источника сигнала.
4. Нажмите Polarity для выбора
5. Нажмите Sync для выбора Line Num
6. Вращением многофункционального регулятора (
) выберите номер
интересующей строки.
7. Вращением горизонтального регулятора масштаба
добейтесь
полного отображения сигнала на экране.

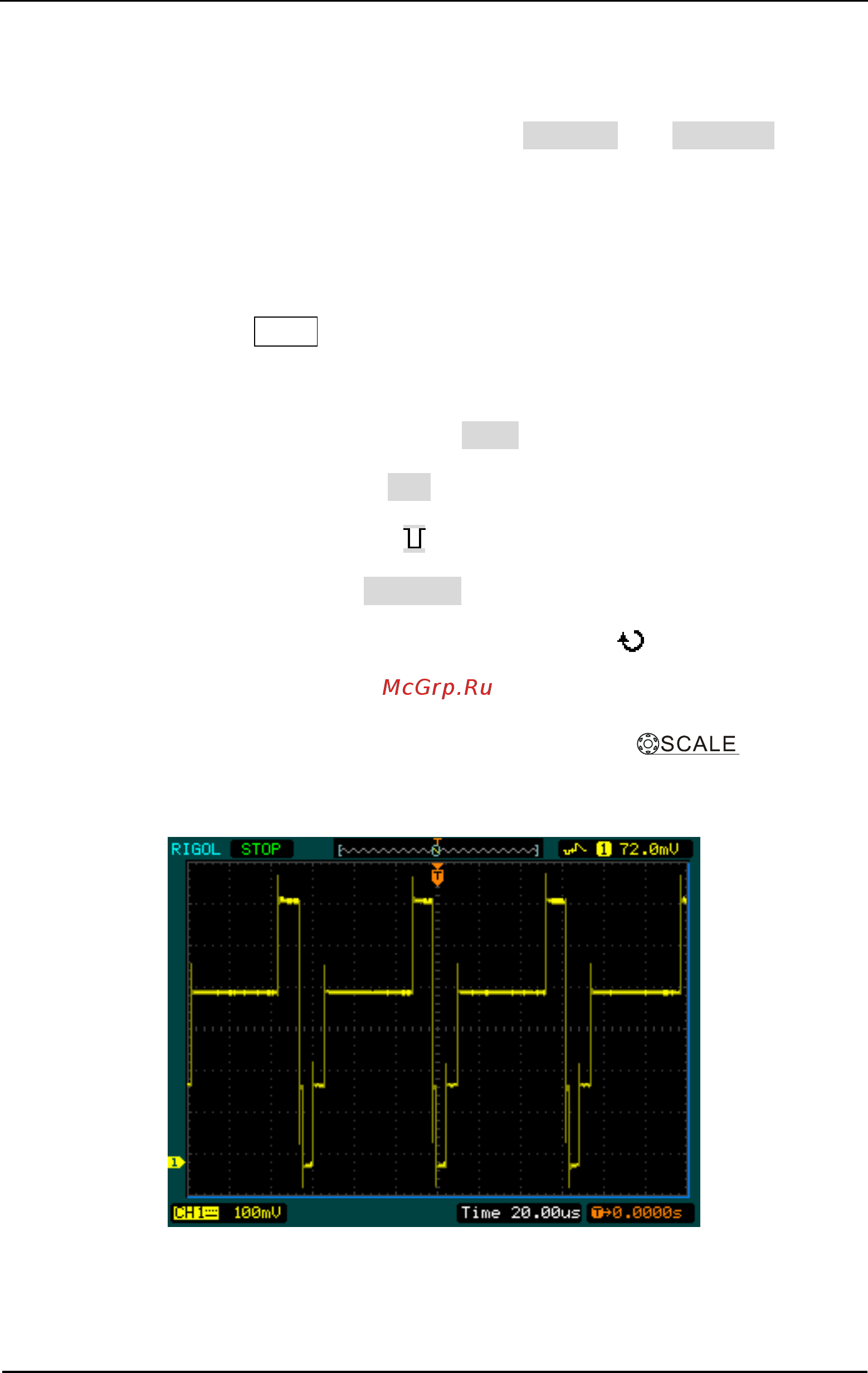

Рисунок 3-8
