![Rigol DS1022M Инструкция по эксплуатации онлайн [17/164] 258412](/views2/1302780/page17/bg11.png)
RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
1-9

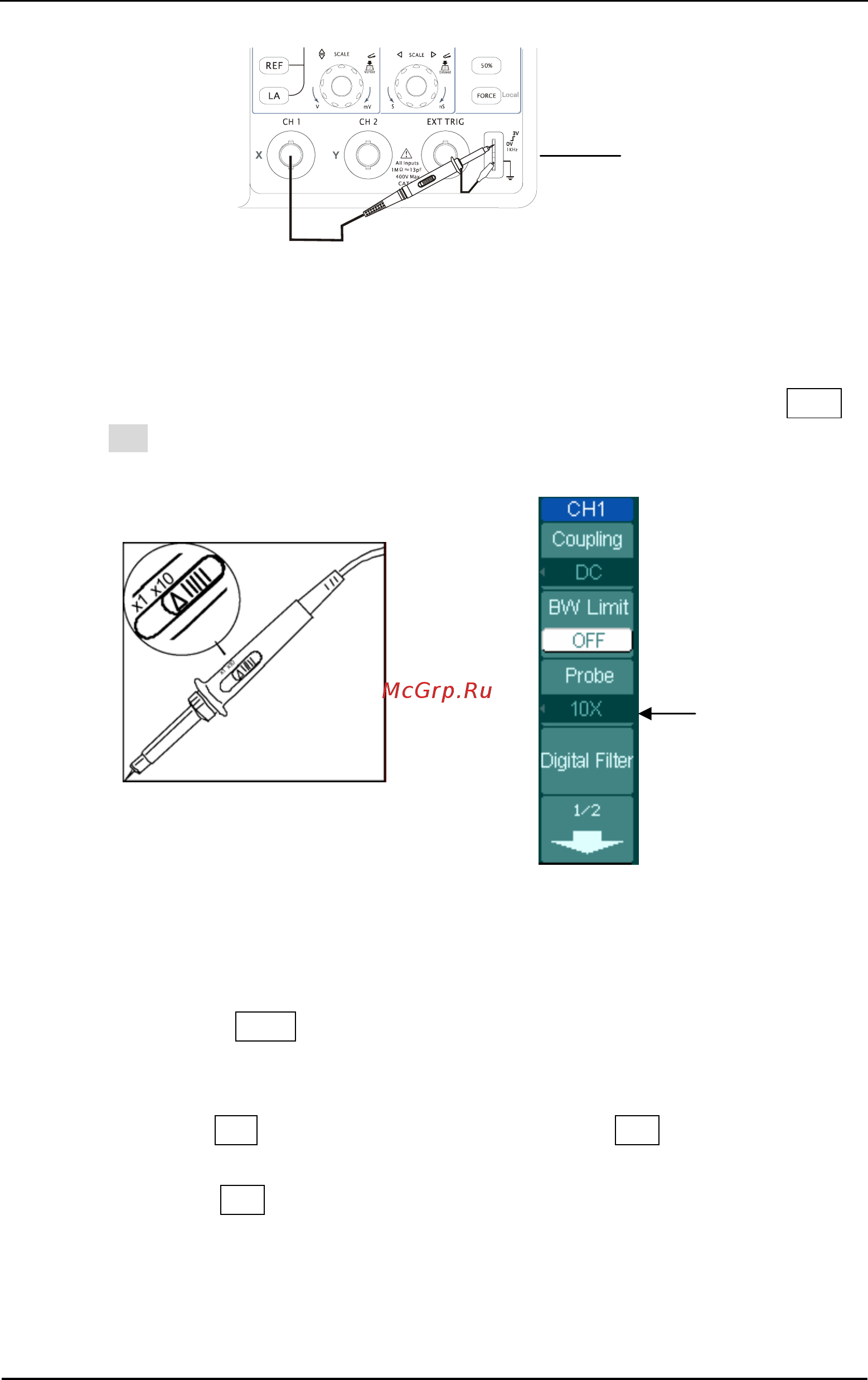

Рисунок 1-6
② Установите ослабления пробника 10X. Для этого нажмите кнопки CH1 Æ
Probe Æ 10X.
Рисунок 1-7 Рисунок 1-8
③ Нажмите кнопку AUTO . Через несколько секунд вы увидите на экране
меандр (около 1кГц 3В
пик-пик
).
④ Нажмие кнопку OFF или еще раз нажмите кнопку CH1 для выключения
канала 1,
нажмите кнопку CH2 для включения канала 2 и повторите шаги 2 и 3.
Выход сигнала для
компенсации
пробника.
Ослабление
п
р
обника
